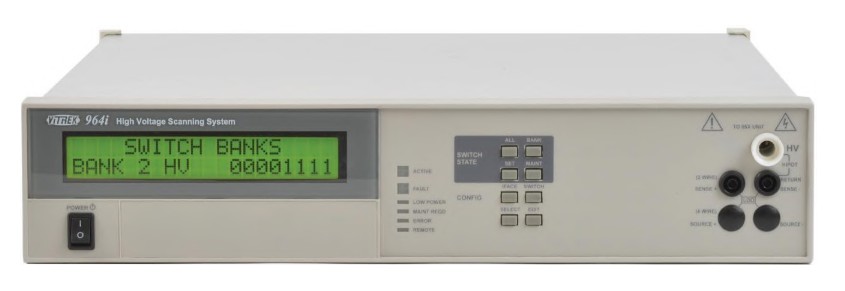

964i - Commutateur Haute Tension

Fonctionnalités principales

  • Gère jusqu’à 64 canaux — Prend en charge les tests multipoints et multiconducteurs dans une unité compacte.
  • Support haute tension et courant — Jusqu’à 15 kV et 40 A pour répondre aux spécifications de test les plus exigeantes.
  • Routage automatisé — Élimine les erreurs de commutation manuelle et l’exposition de l’opérateur à la haute tension.
  • Tests rapides et reproductibles — Augmente le débit tout en améliorant la cohérence des tests et la fiabilité des produits.
  • Configurations de tension flexibles — Prend en charge les tensions nominales de 3 kV, 7 kV, 10 kV et 15 kV.
  • Intégration transparente — Se connecte directement aux testeurs Hipot Vitrek via RS232 ou GPIB.
  • Compatible avec le logiciel QuickTest™ — Permet une automatisation complète, l’enregistrement des données et la programmation à distance.
  • Options de configuration personnalisées — Prend en charge la configuration des bus haute tension et de retour, ainsi que des cartes multiplexeurs optionnelles pour une plus grande polyvalence.
  • Conception robuste et compacte — Certification CE pour la performance et la sécurité.
Demande de prix Fiche produit Poser une question

Éliminez les commutations manuelles lentes et sources d’erreurs. Le système de commutation haute tension Vitrek 964i automatise les tests d’isolement complexes et multipoints, pour des résultats plus rapides, une précision accrue et une sécurité renforcée. Que vous testiez des câbles médicaux à 16 conducteurs, des connecteurs 64 broches ou des plateaux de condensateurs CMS, le 964i gère tout avec aisance.

Flexibilité inégalée : configurez jusqu’à 64 points de test sur une seule unité, ou augmentez la capacité en combinant plusieurs unités. Choisissez parmi quatre tensions nominales (3 kV, 7 kV, 10 kV et 15 kV) et personnalisez les configurations d’entrée (bus haute tension ou bus de retour) pour répondre à vos spécifications exactes.

Intégration simplifiée : les entrées standard en façade se connectent directement aux testeurs d’isolement Vitrek des séries 95X ou V7X, tandis que jusqu’à 60 bornes arrière se connectent à vos dispositifs sous test. Contrôlez jusqu’à 4 unités directement depuis votre testeur de tension d’isolement ou 10 unités via un PC grâce à l’interface RS232 intégrée ou à l’interface GPIB (en option).

Plus intelligent, plus sûr, plus rapide : l’écran LCD intuitif du 964i vous informe en temps réel de l’état du système et des confirmations de commutation. Fini les reconfigurations manuelles : obtenez des résultats rapides et reproductibles, sans risque d’erreur humaine ni d’exposition à la haute tension.

964i - Châssis central du système de commutation haute tension

Commutation HT
964i-8X2MX - Châssis central 964i préconfiguré avec 2 cartes 7 kV à 8 canaux et une carte multiplexeur haute tension/continue

Commutation HT
964i-16X2MX - Châssis central 964i préconfiguré avec 4 cartes 7 kV à 8 canaux et une carte multiplexeur haute tension/continue

Commutation HT
964i-24X2MX - Châssis central 964i préconfiguré avec 6 cartes 7 kV à 8 canaux Cartes et carte multiplexeur Hipot/Continu

Commutation HT
LV3-8R - 3 kV, bus d'entrée simple (+), 8 sorties, fiches bananes rouges

Commutation HT
LV3-8B - 3 kV, bus d'entrée simple -, 8 sorties, fiches bananes noires

Commutation HT
LV3-8S - 3 kV, bus d'entrée -, 4 sorties noires, bus d'entrée +, 4 sorties rouges

Commutation HT
LV3-MX2 - 7 kV, bus d'entrée -, 4 sorties noires, bus d'entrée +, 4 sorties blanches

Commutation HT
HV7-8W - 7 kV, bus d'entrée simple -, 8 sorties, bornes HT noires

Commutation HT
HV7-8B - Bus d'entrée unique 15 kV, 8 sorties, bornes HT blanches

Commutation HT
HV7-8S - Bus d'entrée unique 15 kV, 8 sorties, bornes HT noires

Commutation HT
HV7-MX2 - Bus de sortie unique (+) à double entrée (HT/Continu) 15 kV

Commutation HT
HV10-8W - Option d'interface GPIB

Commutation HT
HV10-8B - Câble GPIB

Commutation HT
HV10MX2 - Câble de communication haute tension Vitrek de remplacement

Commutation HT
HV15-8W - Kit de montage en rack

Commutation HT
HV15-8B - Connecteur mâle HT supplémentaire, blanc

Commutation HT
HV15-MX2 - Connecteur mâle HT supplémentaire, no

Commutation HT
GP-964 - Connecteur femelle HT pour montage sur panneau, blanc

Commutation HT
GP-1 - Câble de test 20 kV, calibre 18 AWG, 1,2 m (4 pi), connecteur HVC-MW vers pince crocodile

Commutation HT
VICL-2 - Câble de test 20 kV, calibre 18 AWG, 1,2 m (4 pi), connecteur HVC-MB vers pince crocodile

Commutation HT
RM-1 - Câble de test 20 kV, calibre 18 AWG, en vrac, prix au pied

Commutation HT
HVC-MW - Câble de test ASEM, calibre 18 AWG, blanc, 48/HVC-MW/HVC-MW

Commutation HT
HVC-MB - 3 kV, bus de sortie simple (+) à double entrée (HT/Continu)

Commutation HT
HVC-FW - 7 kV, bus d'entrée simple (+), 8 sorties, bornes HT blanches

Commutation HT
HVC-FB - 7 kV, bus de sortie simple (+) à double entrée (HT/Continu)

Commutation HT
TL-HVW - 10 kV, bus d'entrée simple, 8 sorties Sorties, bornes HT blanches

Commutation HT
HVW-20 - Bus d'entrée unique 10 kV, 8 sorties, bornes HT noires

Commutation HT
598-8012 - Bus de sortie unique (+) à double entrée (HT/Continu) 10 kV

Commutation HT
M-964i Commutateur Haute Tension
964i Châssis central du système de commutation haute tension
964i-8X2MX Châssis central 964i préconfiguré avec 2 cartes 7 kV à 8 canaux et une carte multiplexeur haute tension/continue
964i-16X2MX Châssis central 964i préconfiguré avec 4 cartes 7 kV à 8 canaux et une carte multiplexeur haute tension/continue
964i-24X2MX Châssis central 964i préconfiguré avec 6 cartes 7 kV à 8 canaux Cartes et carte multiplexeur Hipot/Continu
LV3-8R 3 kV, bus d'entrée simple (+), 8 sorties, fiches bananes rouges
LV3-8B 3 kV, bus d'entrée simple -, 8 sorties, fiches bananes noires
LV3-8S 3 kV, bus d'entrée -, 4 sorties noires, bus d'entrée +, 4 sorties rouges
HV7-8S 7 kV, bus d'entrée -, 4 sorties noires, bus d'entrée +, 4 sorties blanches
HV7-8B 7 kV, bus d'entrée simple -, 8 sorties, bornes HT noires
HV15-8W Bus d'entrée unique 15 kV, 8 sorties, bornes HT blanches
HV15-8B Bus d'entrée unique 15 kV, 8 sorties, bornes HT noires
HV15-MX2 Bus de sortie unique (+) à double entrée (HT/Continu) 15 kV
GP-964 Option d'interface GPIB
GP1-1. Câble GPIB
VICL-2 Câble de communication haute tension Vitrek de remplacement
RM-1. Kit de montage en rack
HVC-MW Connecteur mâle HT supplémentaire, blanc
HVC-MB Connecteur mâle HT supplémentaire, no
HVC-FW Connecteur femelle HT pour montage sur panneau, blanc
TL-HVW Câble de test 20 kV, calibre 18 AWG, 1,2 m (4 pi), connecteur HVC-MW vers pince crocodile
TL-HVB Câble de test 20 kV, calibre 18 AWG, 1,2 m (4 pi), connecteur HVC-MB vers pince crocodile
HVW-20 Câble de test 20 kV, calibre 18 AWG, en vrac, prix au pied
598-8012 Câble de test ASEM, calibre 18 AWG, blanc, 48/HVC-MW/HVC-MW
LV3-MX2 3 kV, bus de sortie simple (+) à double entrée (HT/Continu)
HV7-8W 7 kV, bus d'entrée simple (+), 8 sorties, bornes HT blanches
HV7-MX2 7 kV, bus de sortie simple (+) à double entrée (HT/Continu)
HV10-8W 10 kV, bus d'entrée simple, 8 sorties Sorties, bornes HT blanches
HV10-8B Bus d'entrée unique 10 kV, 8 sorties, bornes HT noires
HV10-MX2 Bus de sortie unique (+) à double entrée (HT/Continu) 10 kV

  • 964i_Operating_Manual
