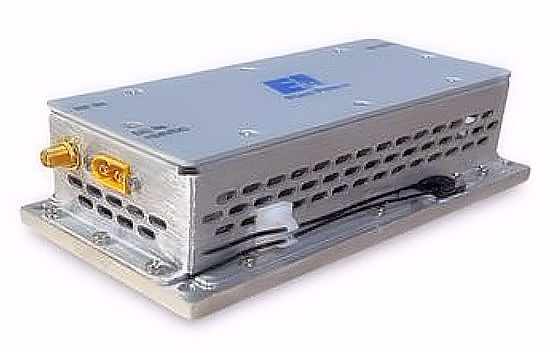

Le module E&I AL20W-HF est une source de puissance RF robuste. Il délivre une puissance de sortie linéaire de 20 W en classe A sur toute la bande de fréquences de 20 MHz à 200 MHz. Son fonctionnement sur toute la bande de fréquences est possible sans commutation.
Le module AL20W-HF présente une faible distorsion harmonique (-15 dBc et moins). Son gain nominal est de 48 dB, avec une linéarité typique de ± 2 dB. Il nécessite une alimentation de 24 Vcc et un courant maximal de 5 A. Un refroidissement par air pulsé ou par plaque froide est indispensable à son bon fonctionnement. Les impédances d’entrée et de sortie sont toutes deux de 50 Ω.
