Cohérence de phase
Pour un fonctionnement cohérent en phase, toutes les unités doivent partager une horloge d’échantillonnage commune et un signal de référence de 1 PPS.
L’horloge d’échantillonnage commune est dérivée de l’unité primaire. L’unité primaire fournit une sortie d’horloge d’échantillonnage à un module de distribution (CA1008).
Les unités secondaires reçoivent l’horloge d’échantillonnage du module de distribution CA1008 via leurs entrées d’horloge d’échantillonnage.
1 PPS est transmis au module de distribution d’horloge CA1008 et au CA7814 via l’interface du connecteur SMA. L’entrée 1 PPS est rééchantillonnée dans le domaine d’horloge du CA7814 et est utilisée pour garantir que l’échantillonnage du CAN est aligné sur le même front de 1 PPS.
L’utilisation d’un oscillateur GNSS discipliné pour fournir des signaux de référence de 1 PPS et 10 MHz est courante ; l’entrée 10 MHz est utilisée par le CA7814 primaire pour garantir la précision temps/fréquence à long terme de l’ensemble du système.
Plage dynamique élevée
La plage dynamique détermine efficacement la probabilité d’interception de signaux d’intérêt faibles (SOI) en présence d’un signal indésirable plus fort présentant un décalage de fréquence faible ou important. Les caractéristiques du CA7814 pour optimiser la plage dynamique sont les suivantes :
Faible facteur de bruit. Le CA7814 présente un facteur de bruit généralement inférieur à 10 dB dans la plage de fréquences de 2 à 30 MHz.
L’atténuation RF de 62 dB par pas de 2 dB maintient la linéarité du système même avec des niveaux de signal d’entrée élevés, ce qui signifie que le dispositif maintient la linéarité avec un signal d’entrée minimum de +20 dBm.
La plage dynamique instantanée monotonale dépasse 100 dB.
Les filtres de présélection RF, comprenant des filtres passe-haut/passe-bas sélectionnables, offrent une flexibilité en termes de bande passante de fonctionnement et de rejet des interférences.
L’horloge d’échantillonnage à faible bruit de phase minimise le blocage.
Couverture complète de la bande HF large bande en temps réel avec jusqu’à 128 canaux à bande étroite par récepteur

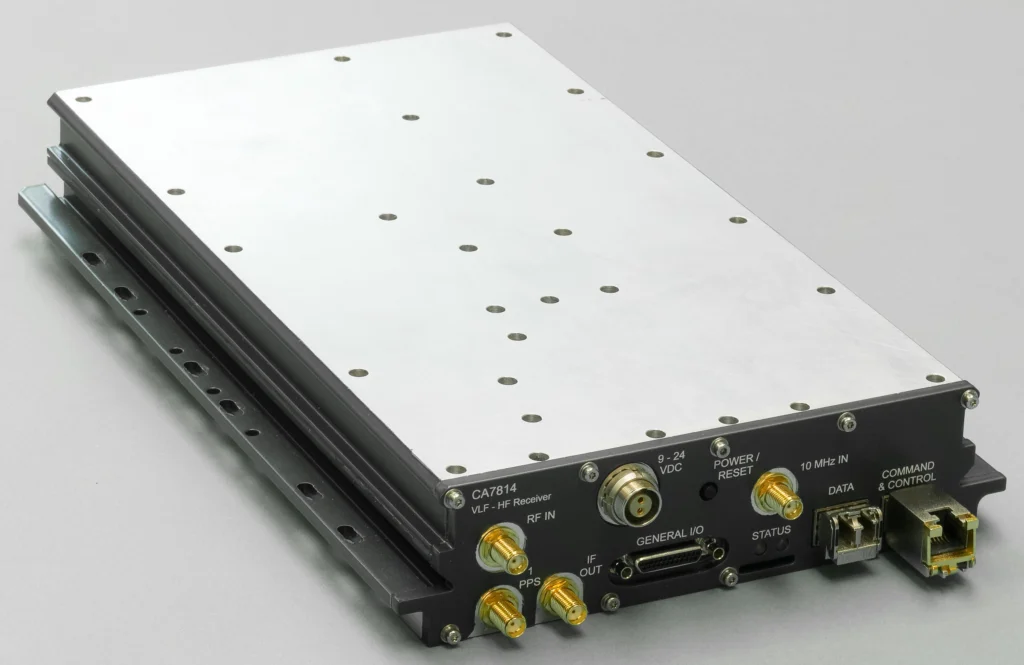

Le CA7814 est capable de numériser en continu la gamme de fréquences de 9 kHz à 32 MHz et de transférer ces données sans perte vers des ressources DSP internes ou externes via des interfaces numériques haut débit.
Les systèmes qui ne numérisent pas instantanément l’intégralité de la bande HF risquent de manquer des signaux importants, même avec des vitesses de balayage élevées. Le CA7814 garantit une capture complète de la bande HF en permanence.
Le CA7814 intègre un système sur puce (SoC) XilinX® ZynQ® pour les applications de traitement numérique des signaux hautes performances. Cela permet de générer des données de synthèse de la densité spectrale de puissance (DSP) dans le domaine fréquentiel, jusqu’à 1 million de points, offrant aux opérateurs une vue large bande extrêmement fidèle des émissions sur l’ensemble du spectre. Le ZynQ comprend également un canaliseur à 128 canaux, fournissant aux opérateurs 128 canaux de données configurables à bande étroite DDR/DDC dans le domaine temporel (bande étroite).
