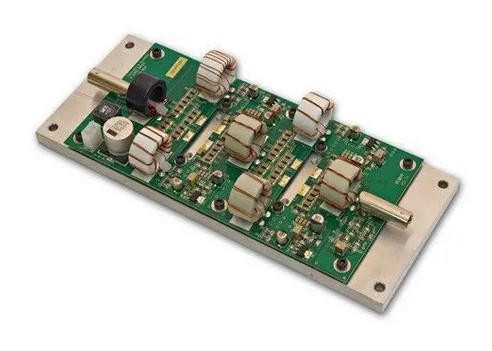

Le module E&I CDA-LF-HP est une source de puissance RF robuste. Il délivre une puissance de sortie linéaire de 5 W en classe A sur toute la bande de fréquences de 0,01 MHz à 20 MHz. Son fonctionnement sur toute la bande de fréquences est possible sans commutation.
Le module CDA-LF-HP présente une faible distorsion harmonique (-25 dBc et moins). Son gain nominal est de 40 dB, avec une planéité typique de ± 1,5 dB. Il nécessite une alimentation de 24 Vcc et un courant maximal de 2 A. Un refroidissement par air pulsé ou par plaque froide est indispensable à son bon fonctionnement. Les impédances d’entrée et de sortie sont toutes deux de 50 Ω.
