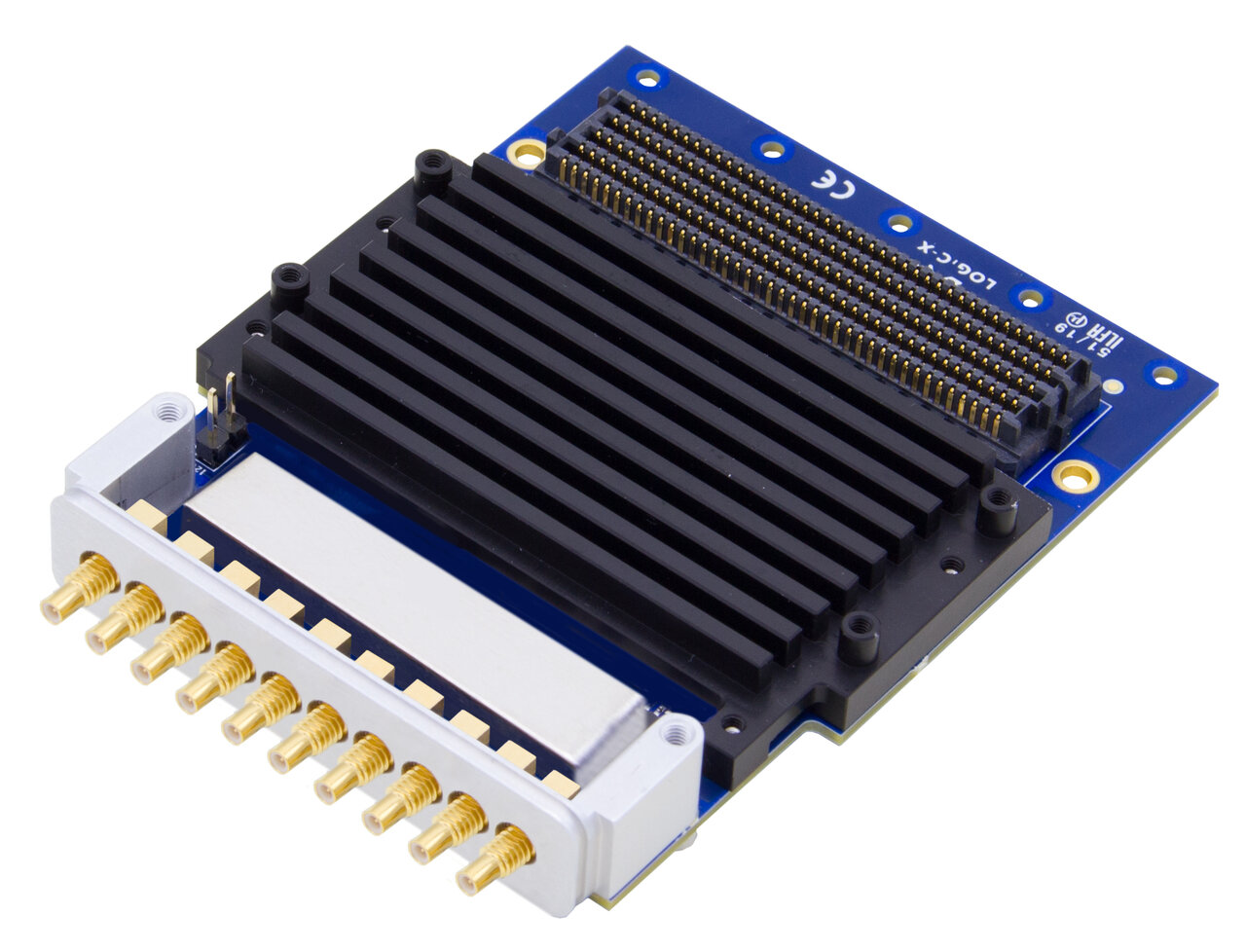

Le LXD11K8 offre huit canaux de conversion analogique-numérique (CAN) 16 bits avec un débit de données maximal de 310 Méch./s. Toutes les interfaces de données sont basées sur la technologie LVCMOS et la signalisation LVDS. Sa conception repose sur les convertisseurs analogique-numérique AD9652 d’Analog Devices.
Selon les exigences de l’application, le LXD11K8 peut être commandé avec un étage d’entrée analogique à couplage continu (DC) ou alternatif (AC). L’interface à couplage DC est conçue pour l’acquisition de signaux dans la première zone de Nyquist, tandis que les entrées à couplage AC offrent également la possibilité d’acquérir des signaux dans la seconde zone de Nyquist.
Les CAN offrent une résolution de 16 bits, contribuant ainsi à l’obtention de rapports signal/bruit parmi les meilleurs du marché.
Les CAN utilisent la signalisation LVDS pour leurs interfaces de données. Ceci permet une intégration aisée du LXD11K8 dans les conceptions FPGA des utilisateurs, sans nécessiter l’acquisition de cœurs d’interface JESD204B coûteux et complexes. De plus, la conception à faible nombre de broches garantit la compatibilité de la carte avec toutes les cartes de développement Xilinx ainsi qu’avec les cartes porteuses Logic-X FPGA FMC.
Le générateur d’horloge à faible bruit intégré assure une intégration aisée dans les petits systèmes monocartes et un fonctionnement autonome. Pour les systèmes plus importants, la synchronisation de plusieurs cartes est facilitée par l’utilisation d’une horloge de référence externe. Cette fonctionnalité est assurée par la boucle à verrouillage de phase (PLL) intégrée.
