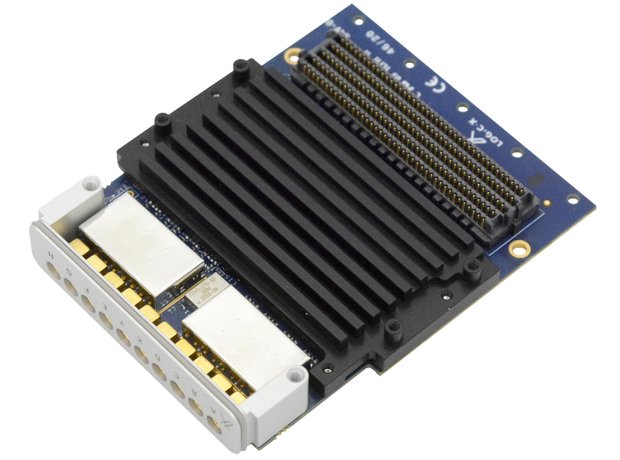

La carte LXD31K4 offre quatre canaux de conversion analogique-numérique (CAN) 16 bits avec un débit de données maximal de 310 Msps et quatre canaux de conversion numérique-analogique (CNA) 16 bits avec un débit de données maximal de 310 Méch/Sec et une fréquence de rafraîchissement de 1,24 Géch/Sec. Il s’agit de la seule carte FMC du marché à proposer un tel nombre de canaux avec des interfaces de signalisation numérique LVDS. Sa conception repose sur les convertisseurs analogique-numérique AD9652 et numérique-analogique AD9142A d’Analog Devices.
Selon les besoins de l’application, la LXD31K4 peut être commandée avec une entrée analogique à couplage continu (DC) ou alternatif (AC). L’interface à couplage continu est conçue pour l’acquisition et la lecture de signaux dans la première zone de Nyquist, tandis que les entrées à couplage alternatif offrent également la possibilité d’acquérir et de lire des signaux dans la seconde zone de Nyquist.
Les convertisseurs ADC et DAC offrent tous deux une résolution de 16 bits, contribuant ainsi à l’obtention de rapports signal/bruit exceptionnels.
Les convertisseurs analogique-numérique (ADC) et numérique-analogique (DAC) utilisent tous deux la signalisation LVDS pour leurs interfaces de données. Ceci permet une intégration aisée du LXD31K4 dans les conceptions FPGA des utilisateurs, sans nécessiter l’acquisition de cœurs d’interface JESD204B coûteux et complexes. De plus, le brochage est conçu pour être compatible avec la plupart des implémentations partielles des connecteurs à grand nombre de broches des cartes de développement Xilinx, ainsi qu’avec les cartes porteuses FMC pour FPGA Logic-X.
Le générateur d’horloge à faible bruit intégré assure une intégration facile dans les petits systèmes monocartes, ainsi qu’un fonctionnement autonome. Pour les systèmes plus importants, il est possible de synchroniser facilement plusieurs cartes à l’aide d’une horloge de référence externe. Cette fonctionnalité est assurée par la boucle à verrouillage de phase (PLL) intégrée.
