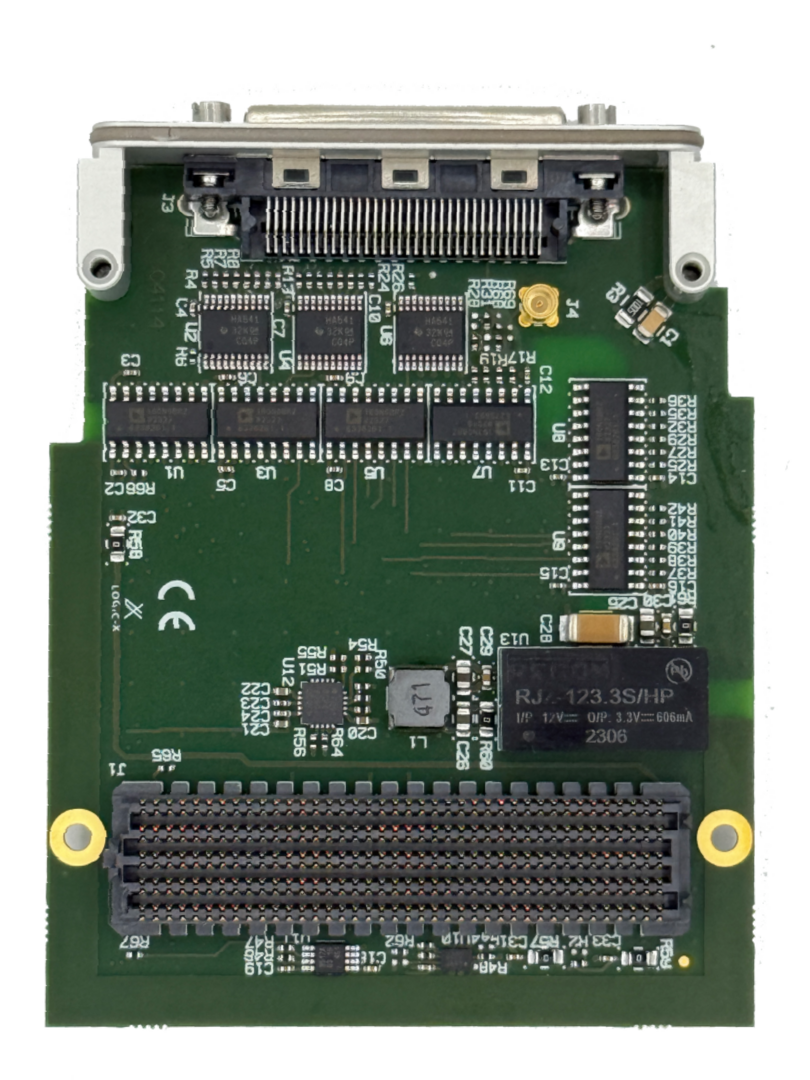

La carte mezzanine FPGA LXD40K0 (FMC) est conçue pour prendre en charge les interfaces Camera Link avec isolation galvanique, garantissant ainsi la séparation électrique entre les E/S et le connecteur FMC. Ce module est entièrement compatible avec les normes Camera Link Base, Medium et Full, et peut être reconfiguré pour prendre en charge une configuration double Camera Link Base si nécessaire.
Contrairement aux modules d’E/S FMC classiques, nos produits FMC isolés sont spécialement conçus pour les environnements haute tension et à forte instabilité de mode commun. L’isolation galvanique intégrée et les isolateurs numériques à CMTI élevé protègent le FPGA et éliminent les boucles de masse et les problèmes de CEM, simplifiant ainsi l’intégration système dans les applications industrielles exigeantes.
La LXD41K0 fait partie de la gamme de produits FMC empilables Logic-X, permettant des configurations flexibles et évolutives.
Un connecteur d’empilage FMC optionnel, situé sur la face inférieure, achemine les signaux LA[16:0] inférieurs du connecteur d’empilage vers les signaux LA[33:17] du connecteur FMC supérieur.

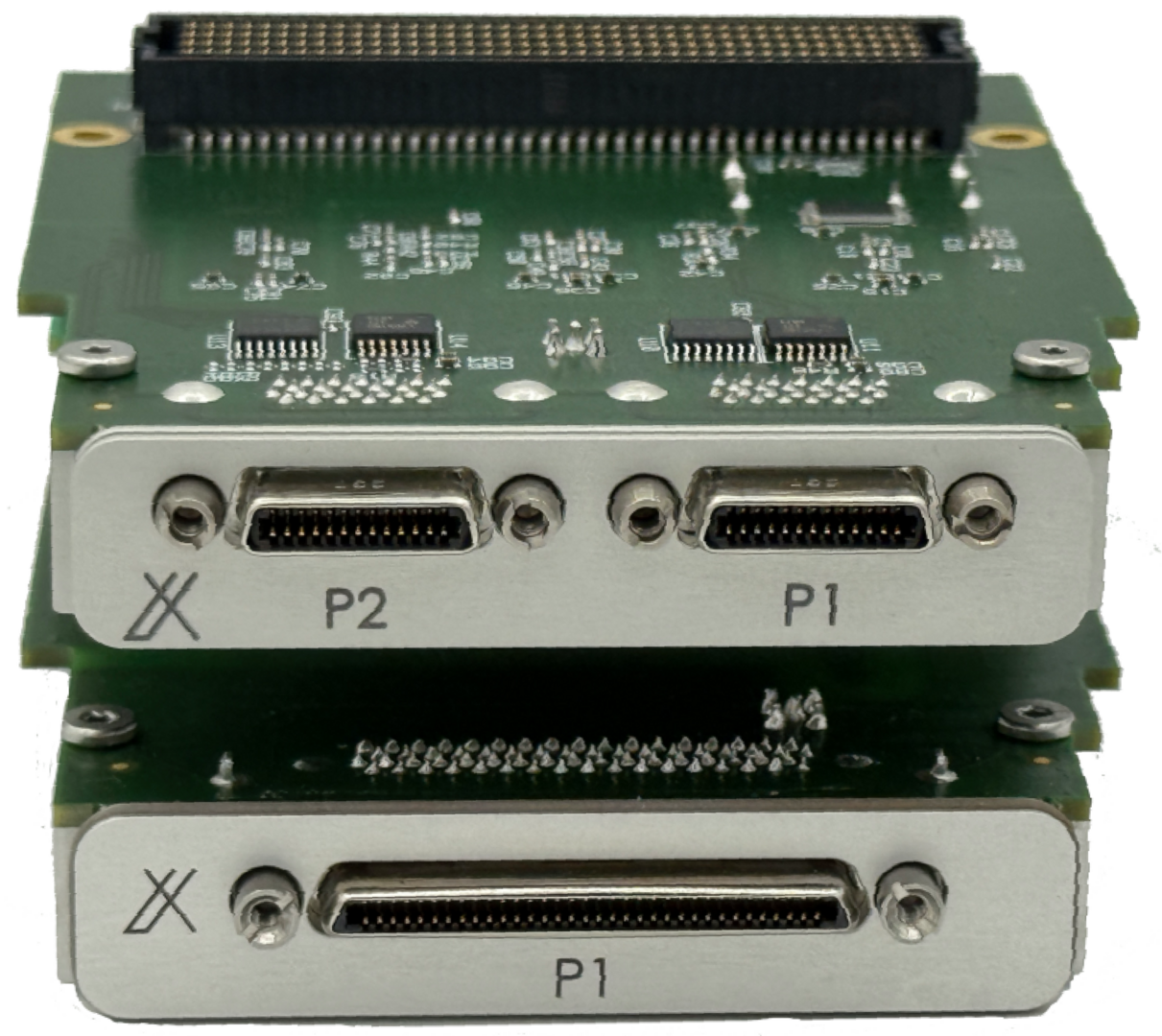

De ce fait, deux modules LXD40K0 peuvent être empilés sur un seul site LPC, créant ainsi une interface de liaison caméra Base double ou quadruple.
D’autres modules FMC nécessitant uniquement des signaux LA[16:0] peuvent également être combinés dans des configurations mixtes. Cette architecture permet d’adapter le nombre de canaux sans nécessiter de sites FMC supplémentaires.
