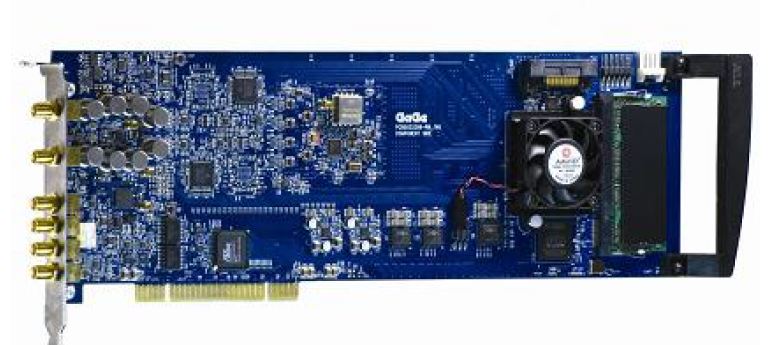

1250X - Cartes d'acquisition rapide 12-Bit, 500Méch/Sec, PCI

Fonctionnalités principales

  • 1 ou 2 voies de numérisation 500 Méch/s maximum par canal
  • 12 bits de résolution verticale
  • Bande passante de 350 MHz
  • 128 Méch à 2 Géch de mémoire d’acquisition à bord
  • Réponse en fréquence plate de ± 0,5 dB dans la zone de Nyquist
  • Nombre de bits effectifs extrêmement haut ENOB (SINAD) = 10,1 à 10 MHz ENOB (SINAD) = 9,5 à 200 MHz
  • Étage d’entrée complet, avec le contrôle par logiciel des gammes d’entrée, du couplage et du filtrage
  • Synchronisation jusqu’à 8 cartes dans un mode Maître Esclave
  • Bus PCI 32 bits, 66 MHz standard pour le transfert à 200 Mo/s vers la mémoire du PC
  • Facilité d’intégration avec les horloges, Référence 10MHz et Déclenchement entrées et sorties.
  • Utilisation sans développement de code avec le logiciel GageScope oscilloscope ®
  • Kits de logiciel de développement disponibles pour LabView, MATLAB, C/C # et plus
Demande de prix Fiche produit Poser une question

Les cartes d’acquisition rapide CompuScopes 12-bit 12501 et 12502 offrent la performance en nombre de bits effectifs (ENOB (SINAD) la plus élevée à haute fréquence du marché. Le numériseur PCI CompuScope 1250X bus dispose de 12 bits de résolution verticale, un taux d’échantillonnage de 500 Méch/s, et une bande passante élevée de 350 MHz.

Le taux d’échantillonnage rapide permet de capturer des signaux à haute vitesse avec une précision de synchronisation ultra-haute. La haute résolution permet la capture de signaux avec une plage dynamique très élevée.

Disponible avec jusqu’à 2 Géch de mémoire embarquée. La technologie FPGA ™ Expert avancée embarquée, comme le moyennage, est également disponible.

Essayez le logiciel pour oscilloscope GageScope ® Windows pour un fonctionnement sans programmation ou l’un des logiciels kits de développement pour C / C #, LabView ou MATLAB pour le développement personnalisé.

120-501-001 - 12-Bit, 1 voie, 500Méch/Sec, PCI

Carte d'acquisition rapide

120-502-001 - 12-Bit, 2 voies, 500Méch/Sec, PCI

Carte d'acquisition rapide

CS1250x Cartes d'acquisition rapide 12-Bit, 500Méch/Sec, PCI
120-501-001 12-Bit, 1 voie, 500Méch/Sec, PCI
120-502-001 12-Bit, 2 voies, 500Méch/Sec, PCI
