XMC-16AI32SSC1M - 32 voies 16-Bit 1Méch/s entrées analogiques XMC

Fonctionnalités principales

  • 32 entrées analogiques différentielles avec un CNA 16-Bit 1Méch/s dédié par canal
  • Taux d’échantillonnage 1Méch/s par canal (taux global 32 Méch/s)
  • Échantillonnage simultané de toutes les entrées; déphasage entre voies extrêmement faible
  • Gammes d’entrée: + / – 2,5 V, + / – 1,25, + / – 0.625V sélectionnables par logiciel
  • Synchronisation multicartes par E/S câblées sélectionnable par logiciel
  • Vitesse de transfert accrue par encapsulage des données localement
  • Modes continu, bouffée et un seul échantillon
  • 1 Mo de mémoire tampon FIFO de stockage, 512 K-échantillons de données en mode encapsulé
  • 2-canaux moteur DMA
  • Echantillonnage contrôlé par générateur interne, déclenchement par logiciel ou externe
Demande de prix Fiche produit Poser une question

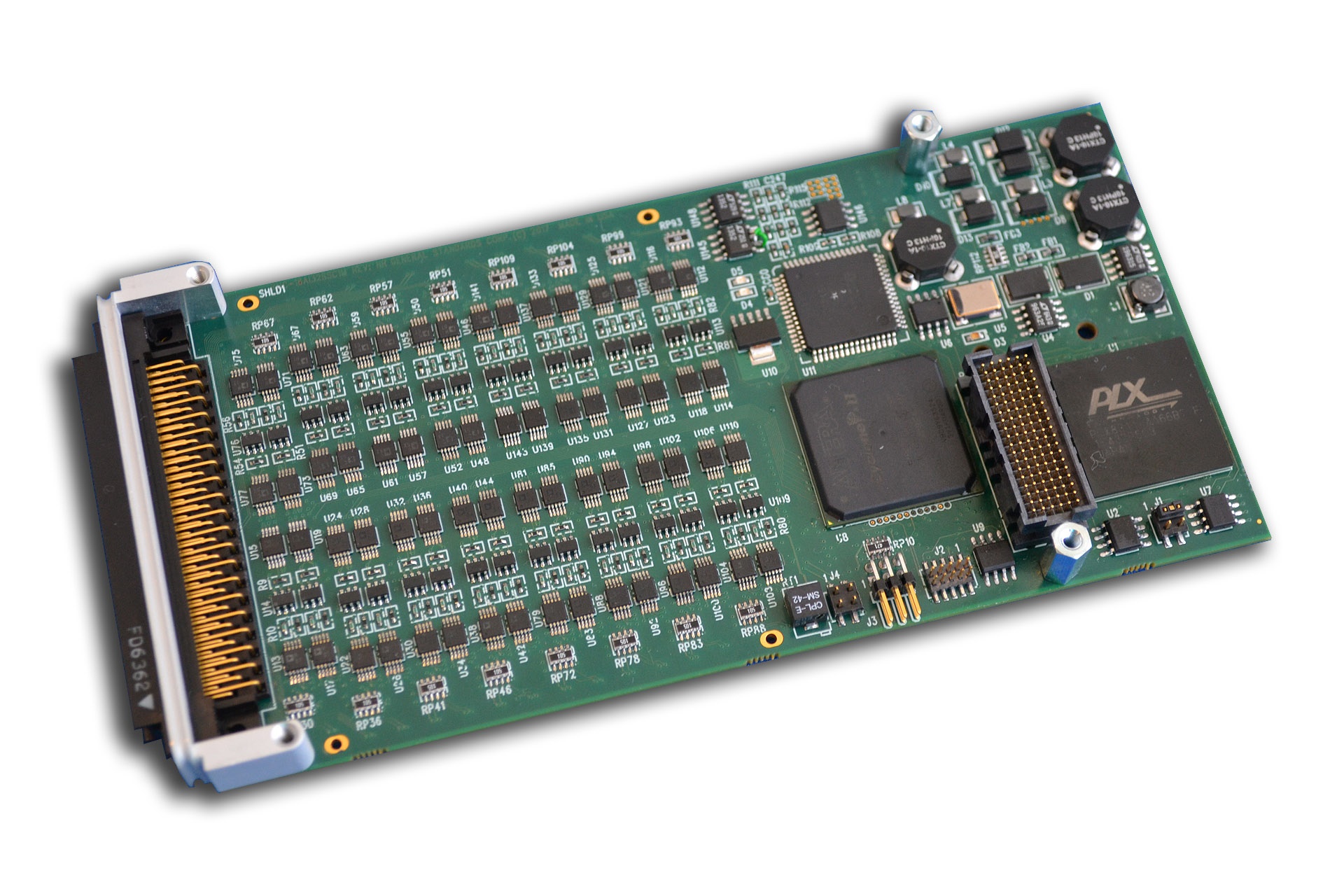

La XMC-16AI32SSC, carte d’entrées analogiques échantillonne et numérise jusqu’à 32 canaux d’entrée simultanément à des taux jusqu’à 1 Méga échantillons par seconde pour chaque canal. Chaque canal contient un convertisseur 16-Bit dédié, et les données résultant de l’échantillonnage sont disponibles sur le bus PCI via un tampon FIFO de 1Mo.
La trajectoire de données locales 32-Bit soutient pleinement le bus de données local D32. La capacité de débit est encore améliorée avec le support PCI66 et l’augmentation de la fréquence d’horloge local. Tous les paramètres de fonctionnement sont configurables par logiciel.

Les entrées peuvent être échantillonnées par groupes de 2, 4, 16 ou 32 canaux, ou bien tout groupe de voies contiguës peut être sélectionné pour l’échantillonnage. L’horloge d’échantillonnage peut être générée par un générateur de taux interne, par logiciel ou horloge externe. Les plages d’entrée sont sélectionnables par logiciel : ± 2,5 V, ± 1,25 V ou ± 0.625V.

Une fonction d’auto-calibration à la demande détermine les valeurs de décalage et de correction de gain pour chaque canal d’entrée, et applique les corrections pour la suite lors de l’acquisition.

Un réseau achemine les signaux de référence d’étalonnage pour chaque canal via des commutateurs autotest internes, et permet que l’intégrité de la carte soit vérifiée par l’hôte.

XMC-16AI32SSC1M 32 voies 16-Bit 1Méch/s entrées analogiques XMC
