PCI66-16AO16FLV - 16 voies, Sorties Différentielles Analogiques 16 Bit en PCI

Fonctionnalités principales

  • 16 Voies de sortie analogique de précision 3 fils différentiels, haute vitesse
  • Résolution 16-bit
  • Un convertisseur N / A par canal
  • Double filtres d’ordre 8 reconstruction en temps continu sur toutes les sorties
  • Support bus PCI 66MHz
  • Taux de données à 450K échantillons par seconde par canal; 7,2 Méch/s taux global
  • Plages de sortie sélectionnables par logiciel de 5V ± 10V ou ± pleine échelle à 5 mA ; avec l’option de haut niveau ± 2,5 V ou, 1,5 V à ± 30 mA avec l’option à forte intensité
  • Supporte des charges de 50 Ohms sur plage de sortie ± 1,5 V
  • Option sorties analogiques simples, 2-fils
  • FIFO de stockage de sortie 256Kéch
  • Configurable en mono-coup ou circulaire
  • Synchronisation des sorties simultanées ou séquentielles
Demande de prix Fiche produit Poser une question

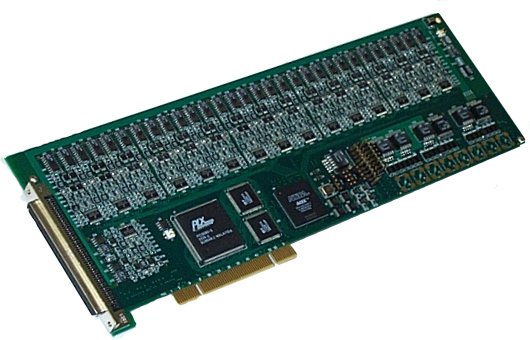

La carte PCI66-16AO16FLV contient 16 convertisseurs N/A (CNA) 16-bit, et toutes les fonctions de soutien nécessaires pour fournir des capacités de sortie analogique simples ou différentielles de précision à grande vitesse pour une application PCI.
Les plages de sortie sont sélectionnables par logiciel de ± 10V ou ± 5V pleine échelle à 5 mA avec l’option de haut niveau ou ± 2,5 V ou, ± 1,5 V à 30 mA avec l’option à forte intensité. Les sorties peuvent être configurées par logiciel sans filtrage pour le temps de réponse minimal, ou avec l’un des deux filtres reconstruction sélectionnables du 8ème ordre.

Une mémoire tampon FIFO unique contrôle et soutient le séquençage continu de formes d’ondes successives.

Dans les applications moins exigeantes, les sorties peuvent être mises à jour individuellement.

Les dispositions de l’horloge E / S soutiennent la synchronisation d’une variété de produits de la même famille, y compris les cartes Sigma-Delta CAN.

Seize canaux de sortie sont contrôlés par une sortie analogique tampon FIFO, et peuvent être, chacun, mis à jour simultanément ou successivement. Le taux d’échantillonnage de sortie peut être contrôlé par un générateur de taux interne ou par une horloge externe.

Le contrôleur local gère toutes les configurations entrées/ sortie et les fonctions de manipulation de données, y compris les auto-calibration. Les niveaux de sortie analogiques sont initialisés à zéro (milieu de gamme).

La synchronisation multi cartes est prise en charge.

PCI66-16AO16FLV 16 voies, Sorties Différentielles Analogiques 16 Bit en PCI
