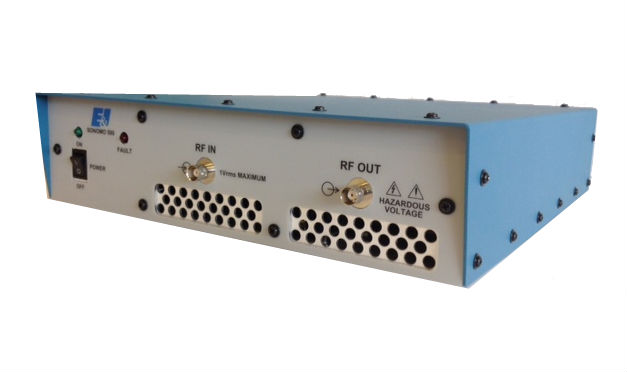

210L - Amplificateur RF 10 Watts

Fonctionnalités principales

  • 10 Watts, 1dB de compression
  • 20 Watts, saturé
  • 10 kHz à 20 MHz
  • Gain de 40dB
  • Refroidi par air
Demande de prix Fiche produit

L’amplificateur 210L est une source de puissance RF robuste, utile pour les applications ultrasons, la modulation laser, RFI / EMI, l’équipement plasma et les applications de laboratoire en général. Le 210L représente l’engagement de E&I à fournir des amplificateurs de puissance RF de la plus haute qualité, fiables et robustes.

Le 210L fournit 10 watts de puissance de sortie en mode linéaire de classe A sur l’ensemble de sa gamme de fréquences de 10 kHz à 20 MHz. Il a un taux de distorsion harmonique très faible avec des produits à faible IMD. Les opérations sur l’ensemble de la bande sont réalisées sans nécessiter de commutateur de bande ou d’adaptations.

Le gain de puissance est typiquement de 40 dB avec une variation typique de +/- 1,5 dB. Le 210L est compatible avec la plus part des générateurs de signaux, des synthétiseurs de fréquence, des générateurs de balayage et toutes autres sources de signal de laboratoire. Il reproduit fidèlement toutes les formes d’onde dans sa gamme de puissance et de fréquences: AM. FM, SSB, pulsé et d’autres schémas de modulation complexes.

Le 210L est conçu pour résister à un signal de 13 dBm (1,0 Volt RMS) pour toute condition de charge ROS. Les alimentations internes en mode commuté sont très prudemment évaluées, afin de faciliter l’exploitation sur une large gamme de conditions de tensions et de températures. Le refroidissement à air forcé est conçu pour maintenir de basses températures internes, garantissant une fiabilité à long terme. La puissance RF est délivrée grâce à des FETS DMoS robustes, sous-exploités du point de vue de leur puissance nominale et par conséquent, assurant un excellent MTBF.

210LAmplificateur RF 10 Watts
