A1110-05-E - Amplificateur de tension et courant quatre quadrants

Fonctionnalités principales

  • Amplificateur de Tension et courant 4 quadrants Alimentation DC – 1 MHz
  • 500 watts (Source) , 150 watts (sink)
  • Entièrement configurable et pouvant être actionné au moyen du logiciel fourni
  • Tensions de sortie de pointe jusqu’à 75 V
  • Courant de sortie de pointe jusqu’à 28 A
  • Entrée Symétrique Connexion d’entrée en série/parallèle en cas de tension supérieure requise
  • Port USB standard (Interface LAN en option)
  • Trois tensions d’alimentation Verrouillage
  • Sortie contrôle tension / courant
  • 6 réseaux de compensation configurables pour les charges inductives en mode amplificateur de courant
Effacer
Demande de prix Fiche produit

L’A1110-05-E est un amplificateur de puissance linéaire extrême précision à large bande. Il est idéalement adapté pour les applications qui nécessitent un traitement dynamique des signaux à haute puissance. L’A1110-05-E peut être utilisé comme amplificateur de tension ou de courant. En mode amplificateur de courant, il fournit une sortie constante, indépendante de la fréquence, par exemple pour des charges inductives.

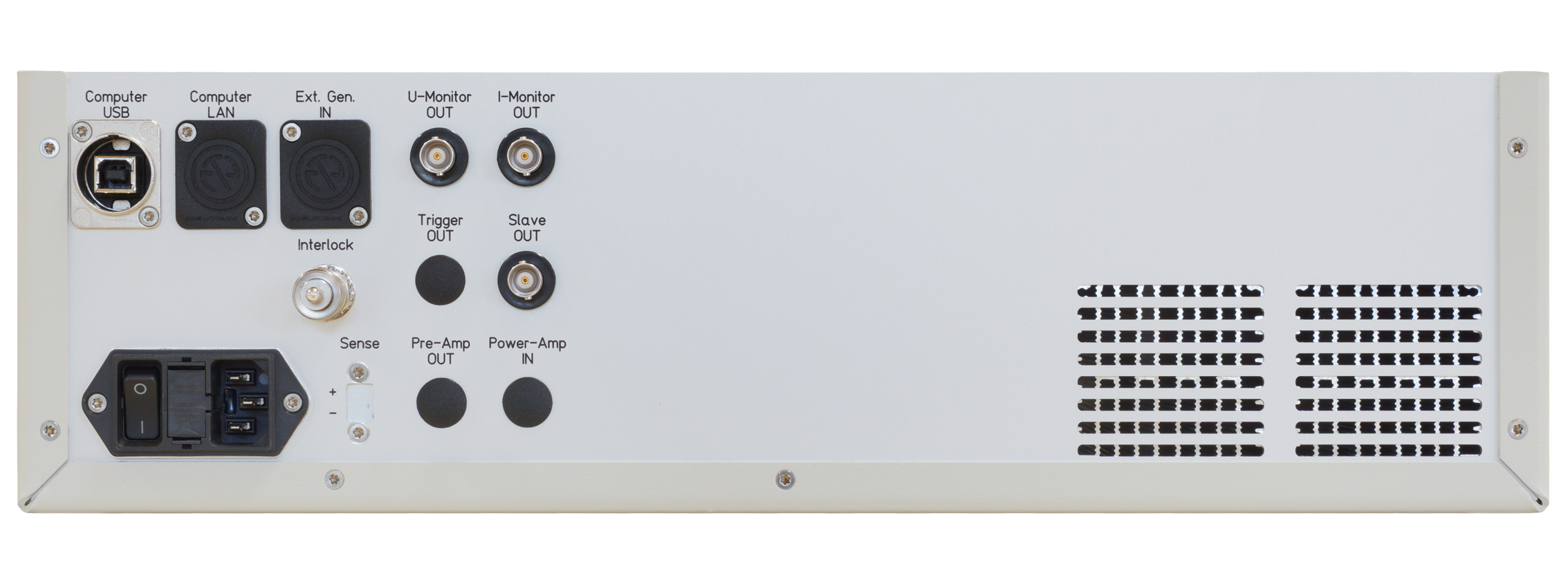

Il y a trois tensions de fonctionnement disponibles pour la sélection en option : haute tension/courant faible ou à faible tension/courant fort. En particulier avec une faible impédance de charge la tension de fonctionnement peut être réduite à un tiers de sa valeur, ce qui entraîne une réduction correspondante de puissance de dissipation. Tension de sortie et courant de sortie peuvent être éventuellement limités. En outre, les sorties de signaux à basse impédance sont disponibles en tant que sorties de surveillance.

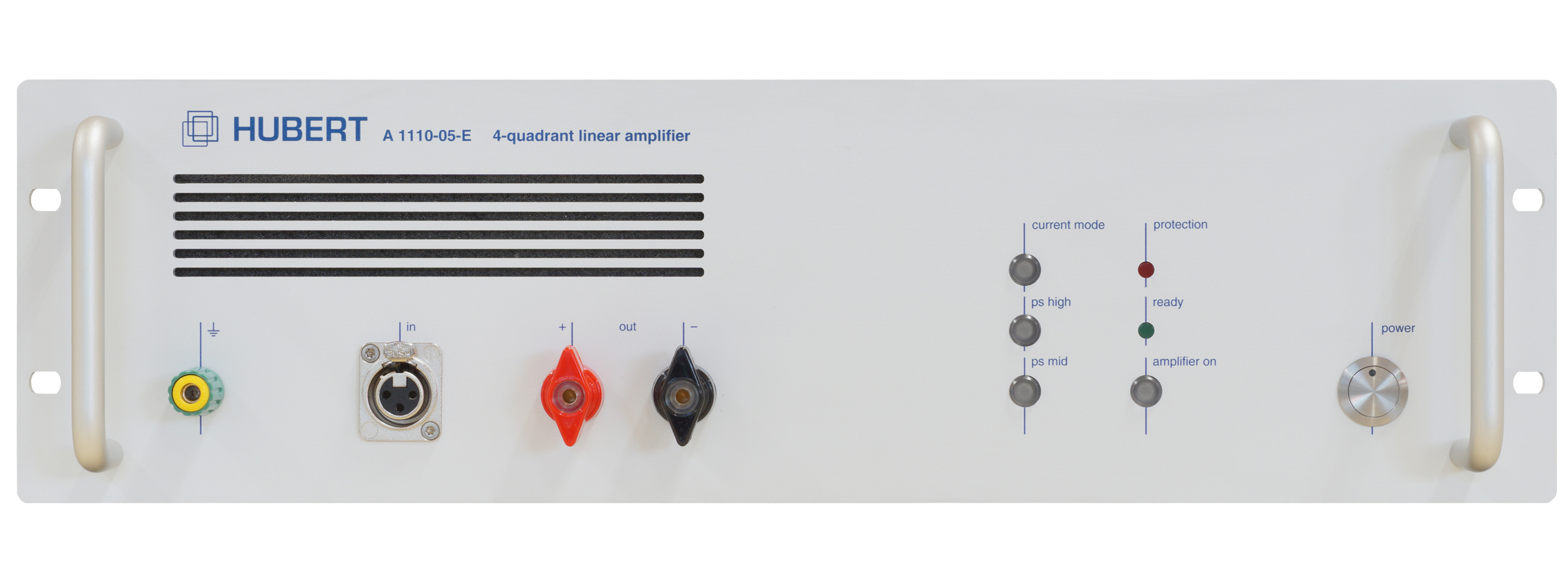

Le dispositif est équipé d’un ventilateur à faible niveau de bruit contrôlé en fonction de la température. En plus de l’arrêt surchauffe, une fonction de calcul de puissance de dissipation assure la surveillance de la puissance pour un court-circuit parfait et la protection contre les surcharges. L’opération est effectuée par l’intermédiaire des éléments de commande situés sur le panneau avant de l’amplificateur.

Par ailleurs, l’amplificateur peut être complètement contrôlé à distance au moyen d’un simple protocole d’octets via l’interface USB. Si des tensions de sortie ou des courants de sortie plus élevés sont nécessaires, les configurations avec plusieurs dispositifs A1110-05-E connectés en série ou en parallèle sont possibles.

Option_02 - Mesure de courant de précision interne au moyen d'un transformateur de courant haute performance

A1110

Option_03 - Gain ultra stable

A1110

Option_04 - Generateur de Fonction DC 300KHz

A1110

Option_05 - Amplificateur d'isolement

A1110

Option_06 - Interface Ethernet

A1110

A 1110-05-EAmplificateur de tension et courant quatre quadrants
Option_02(A1110-05-E)Mesure de courant de précision interne au moyen d'un transformateur de courant haute performance
Option_03(A1110-05-E)Gain ultra stable
Option_04(A1110-05-E)Generateur de Fonction DC 300KHz
Option_05(A1110-05-E)Amplificateur d'isolement
Option_06(A1110-05-E)Interface Ethernet

A1110-16-P2 - Adaptateur pour deux amplificateurs identiques des familles de produits A 1110-05 ou A 1110-16 A1110-16-P2 - Adaptateur pour deux amplificateurs identiques des familles de produits A 1110-05 ou A 1110-16

Afin de connecter jusqu'à quatre amplificateurs de puissance identiques pour un courant de sortie plus élevé, il est important que les amplificateurs soient chargés de manière égale. L'adaptateur ...
