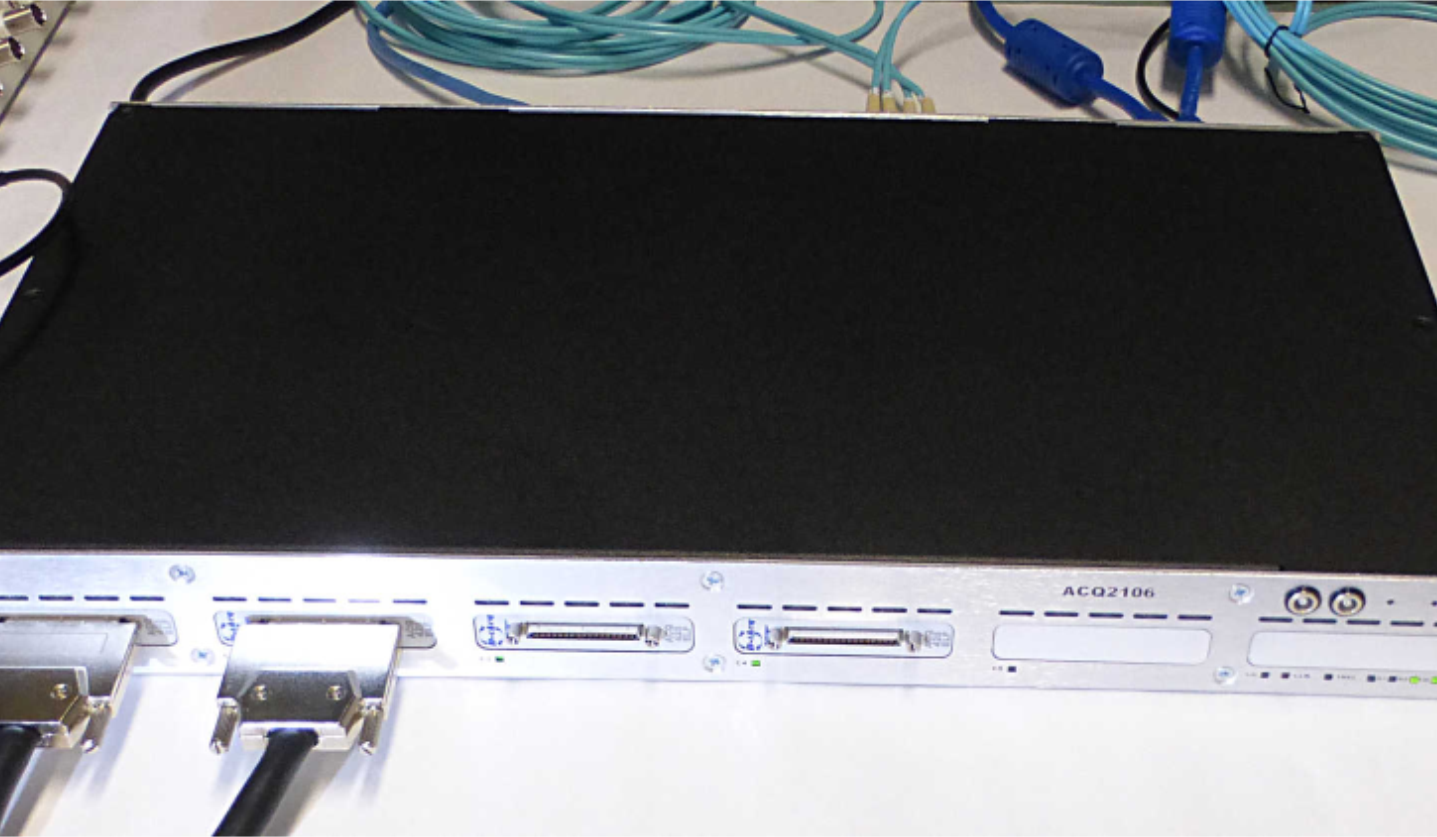

ACQ2106 - Châssis 6 emplacements FMC ou ELF, fibre optique

Fonctionnalités principales

  • 6 emplacements FMC ou ELF (D-TAQ uniquement)
  • Jusqu’à 192 canaux dans un seul boîtier
  • Xilinx Zynq-7000 programmable sous Linux
  • Port Ethernet et USB et SFP fibre optique
  • Horloge externe et déclencheur disponibles
Demande de prix Fiche produit

Le châssis ACQ2106  de D-TACQ prend en charge les modules FMC et ELF. Ce châssis est basé sur une architecture Xilinx Zynq, FPGA de faible consommation et performant.  ce châssis est conçu pour permettre d’obtenir le maximum de la performance des ADC et DAC ceci dans un espace compact.

L’ACQ2106 est un châssis miniature conçu pour accueillir un six modules ELF ou FMC, permettant jusqu’à 192 canaux d’acquisition de données analogiques simultanés. Le châssis utilise un Xilinx Zynq-7000 Programmable sous Linux.

La connectivité est fournie par Gigabit Ethernet ou USB 2.0 ou SFP fibre optique pour jusqu’à 192 canaux acquisition fil de l’eau, avec des options d’extension via un connecteur PMOD. Les entrées d’horloge externe et de déclenchement sont également fournies.
