ADP7000 - Numériseur 10-Bit AXIe

Fonctionnalités principales

  • Étage d’entrée faible bruit par canal (-32 dBm à +22 dBm avec des paliers de 1 dB)
  • Filtres de limitation de bande passante sélectionnables par l’utilisateur pour réduire le bruit indésirable
  • Bande passante en temps réel: 2 canaux de 10 GHz ou 4 canaux de 6,5 GHz (ADP7104)
  • Échantillonnage en temps réel: 2 canaux de 32 Géch/Sec ou 4 canaux de 16 Géch/Sec (ADP7104)
  • Plage dynamique exempte de parasites (SFDR) jusqu’à -70 dBc @ CC – 3 GHz
  • Jusqu’à 256 Go de mémoire par module. (100+ Gpts par 32 Géch/Sec voie)
  • Acquisition en mémoire segmentée avec un temps mort minimum de 200 nanosecondes
  • Processeur basé sur FPGA temps réel (E/S à 640 Gbps)
  • Égalisation en temps réel de la magnitude et de la phase et extraction des paramètres S
  • Conversion numérique en temps réel (DDC) avec égalisation
  • Moyennage de la forme d’onde du signal en temps réel avec égalisation
  • Diffusion de données en temps réel vers des périphériques externes via des interfaces de données optiques (ODI)
    Ré-échantillonnage basé sur GPU, options d’extraction des paramètres S et de mesure par FFT
Demande de prix Fiche produit

Le numériseur et le processeur numérique modulaires de la série AXIe ADP7000 de Guzik associent un numériseur haute vitesse et un traitement de signal numérique intégré, qui permettent à la fois la capture et l’analyse de signaux dans un domaine mixte avec des liaisons de transfert de données haute vitesse vers un ordinateur.

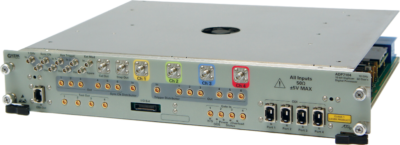

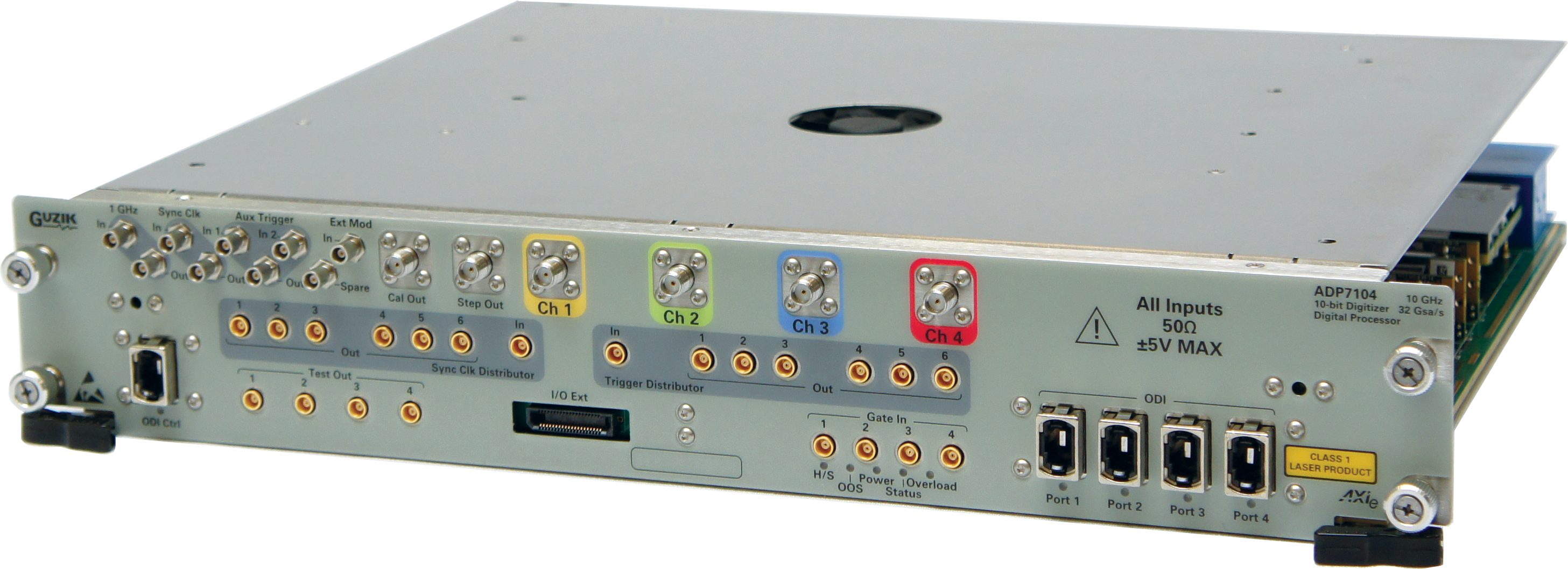

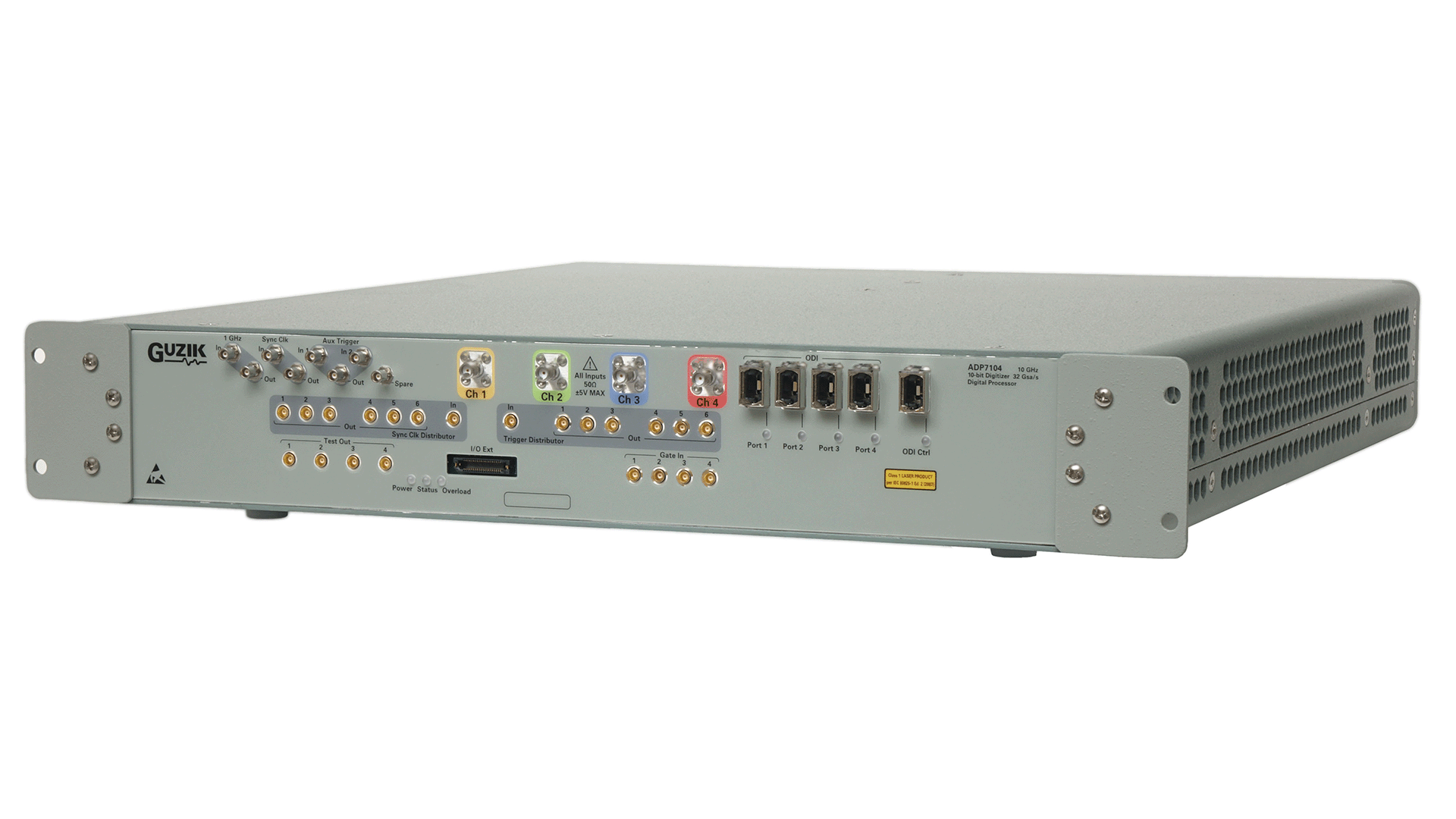

Les modules ADP7000 (ADP7084 et ADP7104) sont disponibles dans un format modulaire AXIe 2U. Le produit répond aux exigences élevées des systèmes de test et mesure électroniques (ETM), des équipements de test automatique (ATE) dans les recherches avancées telles que la 5G, l’analyse des communications filaires et sans fil, l’hydrodynamique, la fusion plasma, la spectrométrie de masse, les semi-conducteurs,la physique, l’astronomie, l’aérospatiale, la défense, l’avionique, la surveillance de spectre, l’électronique radar et diverses autres disciplines.

La large bande passante analogique et le taux d’échantillonnage élevé des numériseurs offrent une couverture multibande sur plusieurs canaux d’entrée. Par exemple, les capacités d’échantillonnage RF direct des numériseurs couvrent les signaux radar en HF, VHF, UHF, L, S, C et une partie de la bande X. L’échantillonnage RF direct réduit la complexité globale du système en éliminant plusieurs étages de conversion analogique. Les modules de numériseur de forme d’onde ADP7000 sont dotés de convertisseurs analogique-numérique 10 bits avec des taux d’échantillonnage allant jusqu’à 2 × 32 Géch/sec et d’une bande passante DC à 10 GHz avec plage frontale réglable (-32 dBm à +22 dBm avec des incréments de 1 dB).

L’ADP7000, doté d’une mémoire d’acquisition allant jusqu’à 256 Go, offre la plus longue fenêtre temporelle de capture de signal disponible dans un convertisseur analogique-numérique à large bande passante.L’ADP7000 intègre un processeur de signal numérique reconfigurable basé sur FPGA avec une vitesse de traitement combinée allant jusqu’à 2 canaux et 32 ​​Géch/sec pour transmettre des calculs critiques importants directement à l’intérieur de l’instrument. La liaison PCI Express Gen 3 fournit un accès de contrôle rapide et le transfert DMA des données acquises au GPU de l’ordinateur hôte et au back-end de traitement basé sur l’unité centrale. La liaison x4 offre un débit de transfert de données pouvant atteindre 3,2 Go/s dans un châssis AXIe compatible Gen3.

En outre, quatre interfaces de données optiques dédiées peuvent être configurées pour la diffusion continue en temps réel vers des DP7000, des ordinateurs hôtes ou des systèmes RAID supplémentaires jusqu’à 2×32 Géch /sec (80 Go/s) .Un kit de développement logiciel est fourni pour contrôler et intégrer l’ADP7000 dans un système de mesure AXIe existant. Guzik fournit également une application d’interface graphique pour l’affichage et la capture du signal.
