AE9020 - Enregistreur et lecteur de données RF large bande

Fonctionnalités principales

  • Enregistreur FI analogique
  • Fréquences FI standard – jusqu’à 3 GHz
  • Bande passante d’enregistrement jusqu’à 2,0 GHz
  • Modes d’enregistrement 8 et 16 bits
  • Filtrage d’entrée optimisé
  • Interface fibre optique 100GbE en standard
  • Affichage FFT/cascade en temps réel
  • Interface utilisateur graphique intuitive
  • Extraction des données directement vers le poste de travail/le réseau
  • En-têtes communautaires pris en charge
  • Modules de stockage de données externes disponibles – à partir de 16 To de capacité
Demande de prix Fiche produit

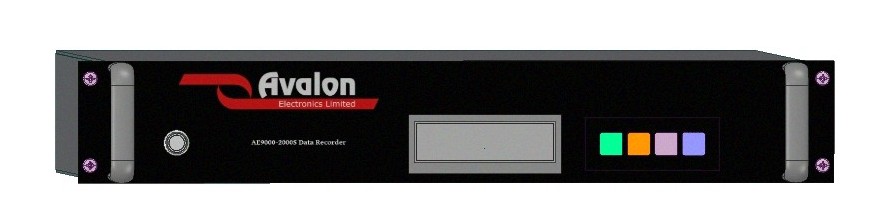

L’enregistreur de données SIGINT instantané AE9020 dans un boîtier robuste, pleine largeur, 2U, est conçu pour enregistrer un signal analogique FI (fréquence intermédiaire) de 3,0 GHz à une bande passante allant jusqu’à 2,0 GHz pendant plusieurs secondes avant de transférer les données capturées vers le moyen de stockage. L’utilisateur peut définir une période de pré-déclenchement qui permet au signal d’intérêt d’être entièrement capturé.

L’enregistreur est conçu pour être installé dans un châssis de fond de panier 19″ et s’interfacer avec une gamme de modules de stockage, mais peut également être utilisé en mode autonome et les données être stockées sur n’importe quel système de stockage à distance compatible via une liaison fibre optique 100 GbE.

L’enregistreur contient l’électronique analogique clé associée au traitement des signaux FI analogiques de 3,0 GHz avec une bande passante allant jusqu’à 2,0 GHz. contient l’électronique de traitement numérique requise pour stocker et récupérer les données numériques enregistrées sur le stockage externe. Le panneau arrière permet d’accéder aux données stockées et aux flux de données en direct via les connecteurs fibre optique 100GbE MTP/MPO ou le port QSFP28.

L’enregistreur est également capable de reconstruire les échantillons numériques enregistrés et de les sortir sous leur forme analogique d’origine.

Lorsque l’enregistreur est en mode d’enregistrement ou d’attente, le signal de sortie est dérivé du signal d’entrée d’enregistrement. Pendant la lecture, le signal de sortie est dérivé des données stockées.

Contrairement à certaines générations d’enregistreurs précédentes, l’AE9020 enregistre les données dans un format de fichier informatique standard, simplifiant ainsi considérablement la sélection et la copie des sections critiques des données enregistrées.

* Des modèles d’interface multicanaux avec différentes configurations de FI et de bande passante sont disponibles en option.
