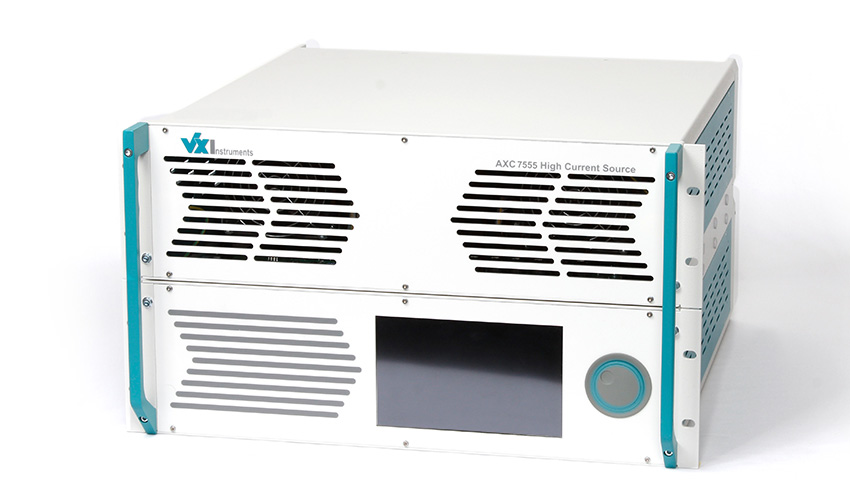

AXC755x - Source (SMU) fort courant 500A

Fonctionnalités principales

  • Courant de sortie jusqu’à 500A en mode impulsionnel
  • Courant de sortie jusqu’à 20A en mode continu
    (contrôle de la température)
  • Tension de sortie programmable jusqu’à 50 V
  • Impulsion de courant programmable
  • Unité de mesure de tension intégrée
  • Unité de mesure de courant intégrée
Effacer
Demande de prix Fiche produit

La famille AXC755x 500A est une SMU principalement conçue pour les essais semi-conducteurs et grande vitesse de test.

Étape de sortie linéaire très rapide
Le temps de montée très rapide permet une impulsion de courant jusqu’à 500A avec une longueur d’impulsion programmable de 250μs jusqu’à 4ms. Trois gammes de tension (1V, 10V et 50V) permettent une programmation précise de la sortie.

Unités de mesure intégrées …
Ensemble avec l’unité de mesure de tension intégrée (VMU) et l’unité de mesure de courant intégrée (CMU), tous les tests de courant élevé de semi-conducteur peuvent être effectués.

… avec des signaux de moniteur
Le courant de sortie peut être mesuré sur la sortie du moniteur de courant intégré avec un oscilloscope. Le moniteur de tension intégré est utilisé pour mesurer la tension sur le câble de détection directement sur la charge.

Deux modes d’opération
En mode dynamique on peut programmer jusqu’à 500 A avec une longueur d’impulsion de 250μs à 4ms. Pour protéger l’amplificateur de puissance, un « IxT-Limiter » est intégré afin de ne pas dépasser la durée actuelle de 500A x2ms (AXC7555 avec maximum 50V) ou 500A x4ms (AXC7552 avec maximum 20V).

En mode statique, le courant de sortie jusqu’à 20A peut être programmé. Ce courant continu peut être livré tant que la dissipation de puissance dans l’amplificateur de puissance ne dépasse pas 700W. Lorsque la dissipation de puissance dépasse 600 W et que la température limite est atteinte, la régulation de la température éteindra l’instrument. À la tension de sortie 0V, le temps de réponse du contrôle de la température peut prendre plusieurs minutes.

AXC7552 - SMU 500A, 20V

SMU

AXC7555 - SMU 500A, 50V

SMU

Option GPIB - Interface GPIB

SMU

Option LAN - Interface Ethernet

SMU

Option USB - Interface USB 2.0

SMU

Option FE - Ecran en face avant

SMU

Option RMK - Montage en rack

SMU
