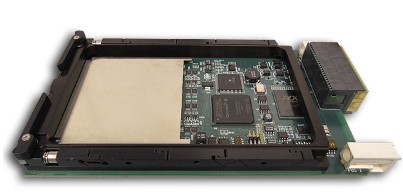

CCVPX-16AO16C - 16 voies, Sorties Différentielles Analogiques 16 Bit VPX

Fonctionnalités principales

  • 16 sorties de précision 3 fils différentiels haute vitesse
  • Résolution de 16 bits; un convertisseur N/A par canal
  • Format VPX
  • Débit de données à 440K échantillons par seconde par canal; 7,04 Méch/s taux global
  • Plages de sortie sélectionnables par logiciel de ± 10V, ± 5V, ± 2,5 V ou ± 1,25 V
  • Option sorties analogiques simples 2 fils
  • Stockage de données FIFO 256K échantillons en sortie; configurable en mono-coup ou circulaire
  • Sortie simultanée ou séquentielle
  • Synchronisation Multi cartes prise en charge
  • Mode de sortie continu et bouffée ; prise en charge du séquençage de forme d’onde
  • Débit de données contrôlé en interne ou externe, changement du taux en temps réel pris en charge
  • Horloge différentielle E/S sélectionnable par logiciel pour une synchronisation des cartes A / D Sigma-Delta
  • Précision garantie par auto calibration de tous les canaux sur demande
  • Existe aussi en PCIe (natif), PC104, cPCI/PXI et PMC
Demande de prix Fiche produit Poser une question

La CCVPX-16AO16 contient seize convertisseurs N/A 16 bits (DAC) et toutes les fonctions nécessaires pour ajouter une capacité de sortie analogique différentielle ou à sortie asymétrique à une application VPX. Les plages de sortie sont sélectionnables par logiciel comme ± 10 volts, ± 5 volts ou ± 2,5 volts. La carte est compatible avec la spécification de bus PCIe.

Les contrôles tampons FIFO uniques prennent en charge le séquencement des formes d’onde successives via un seul port tampon. Dans les applications moins exigeantes, les sorties peuvent être mises à jour individuellement. Les E/S d’horloge et de déclenchement permettent la synchronisation avec une variété de produits, y compris les cartes ADC Sigma-Delta.
