DA-500 - Amplification et distribution de fréquence 100-600 MHz

Fonctionnalités principales

  • 2 entrées et 12 sorties
  • 100 à 600 MHz
  • Isolation de sortie à sortie: 80 dB
  • Isolation de sortie à l’entrée: 85 dB
  • Niveau d’entrée max: +13 dBm
  • Faible bruit de phase:
    • -133 dBc / Hz à 1 Hz
    • -161 dBc / Hz à 10 kHz
  • Faible distorsion: -40 dBc à +10 dBm
Demande de prix Fiche produit Poser une question

Le DA-500 est un amplificateur d’isolement à usage général conçu pour distribuer des fréquences de 100 à 600 MHz. Cet amplificateur offre 80 dB d’isolation de canal à canal et 85 dB d’isolation inverse à 500 MHz. Le faible bruit de phase (-130dBc/Hz à 1 Hz et -160dBc/Hz à 10 KHz) garantit que les signaux distribués ne sont pas dégradés. Les sorties ont un VSWR faible, généralement 1,2 (perte de retour de 20 dB), pour minimiser les effets environnementaux sur la distribution de fréquence à travers de longues lignes de transmission.

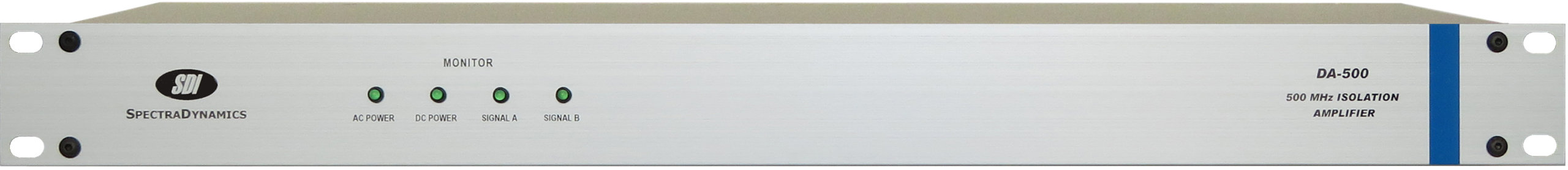

Il y a deux entrées (SIGNAL A et B) chacune pilotant six sorties. L’instrument est équipé de moniteurs de niveau de puissance qui comparent les niveaux de puissance de sortie à un seuil prédéfini de + 7 dBm. Si le signal sur une sortie tombe en dessous de ce seuil, la LED du moniteur située sur le panneau avant et correspondant au SIGNAL A ou B, s’éteint indiquant une condition de défaut.

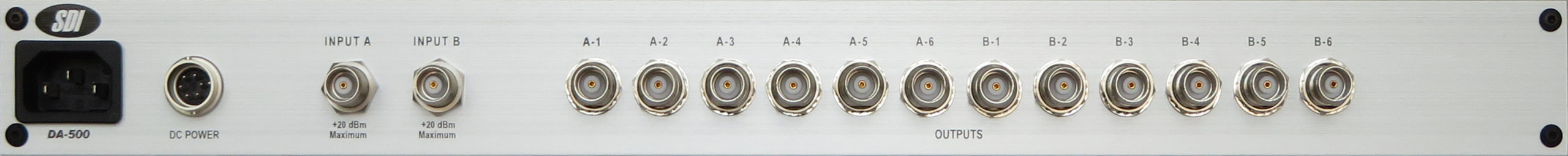

Les entrées et sorties sont mises à la terre du châssis. L’unité standard a deux entrées et douze sorties. Le DA-500 fonctionne sur 100 à 240 VAC et est offert dans un boîtier de montage en rack autonome avec des dimensions de 1U X 19 « X 14 ».

DA-500 Amplification et distribution de fréquence 100-600 MHz
