La fonction principale de l’amplificateur de distribution DA100 est de distribuer un signal existant vers plusieurs points tout en préservant son intégrité. Le DA100 est idéal pour les applications nécessitant d’alimenter plusieurs points d’utilisation avec un signal RF à faible bruit.

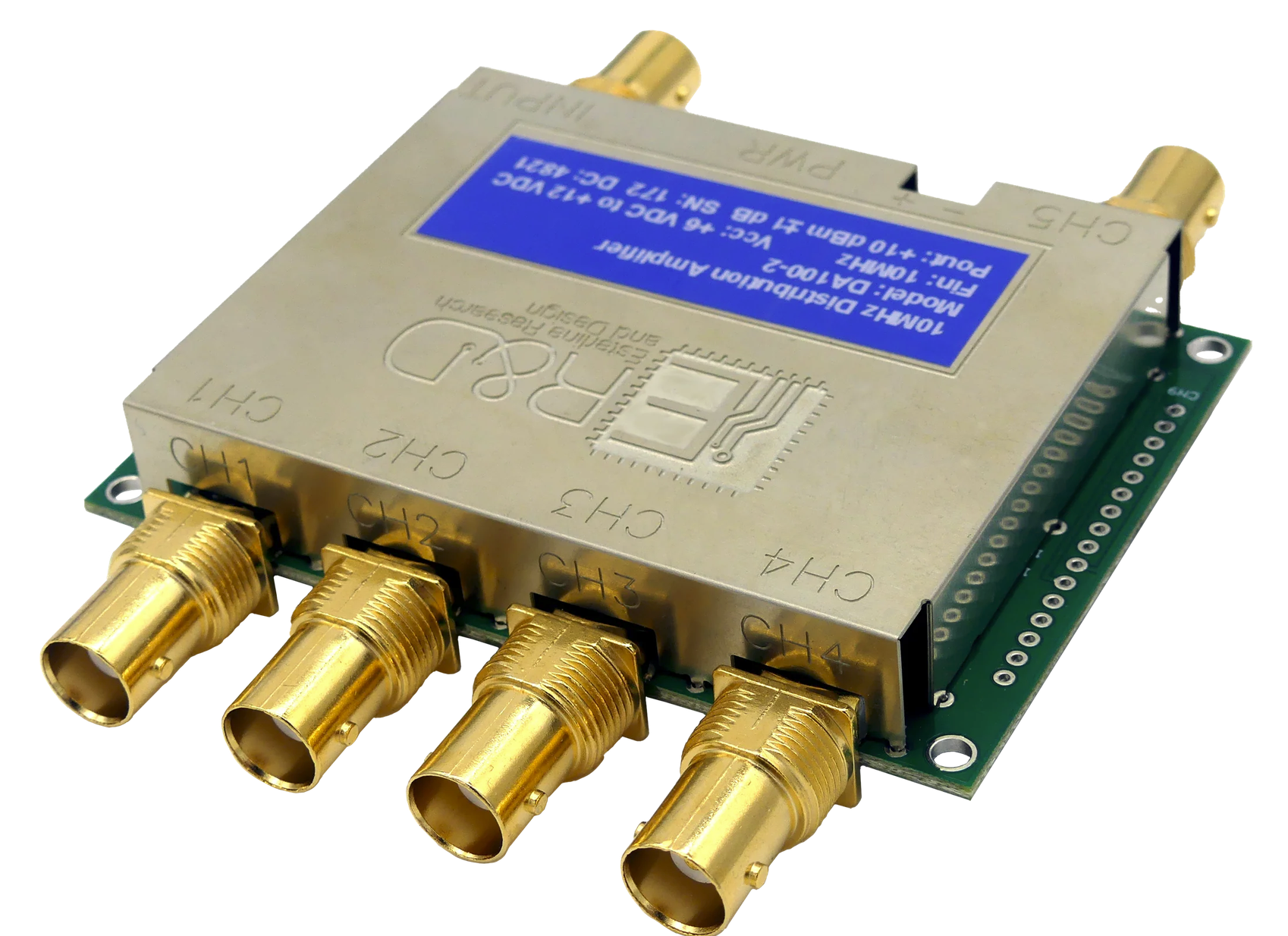

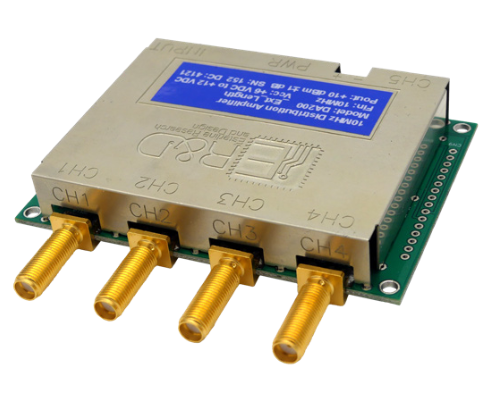

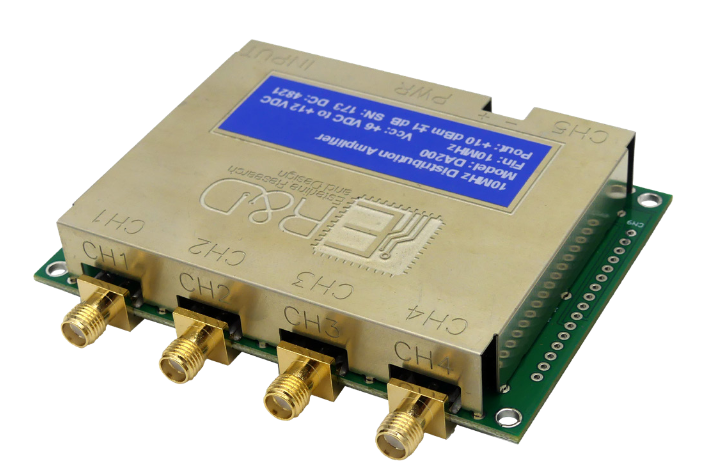

Le DA100 dispose d’une voie d’entrée et de cinq voies de sortie. Il peut être configuré avec des connecteurs SMA ou BNC.
L’entrée est couplée en courant alternatif (AC) et présente une impédance de source de 50 Ω. Elle intègre un circuit limiteur qui assure non seulement un niveau de sortie fixe, mais offre également un gain d’entrée élevé. Cette conception permet à l’amplificateur de maintenir la puissance de sortie spécifiée sur une large plage de niveaux de puissance d’entrée.
Le limiteur d’entrée est suivi de trois étages d’amplification et de filtrage passe-bas, garantissant des signaux de sortie sinusoïdaux à faible distorsion. Les signaux issus des étages de filtrage alimentent des amplificateurs de sortie à gain fixe. Cette configuration permet d’obtenir un déphasage entre voies inférieur à 1 ns ; le déphasage entre l’entrée et n’importe quelle sortie est inférieur à 5 ns à 10 MHz.
Pour les systèmes de plus grande envergure nécessitant davantage de sorties, plusieurs amplificateurs peuvent être raccordés en cascade en reliant la sortie de la cinquième voie à l’entrée d’un autre amplificateur de distribution. Toutefois, cette configuration accroît le déphasage entre les amplificateurs. Si le déphasage entre voies est un facteur critique, la configuration recommandée consiste à utiliser un amplificateur unique pour piloter jusqu’à cinq amplificateurs supplémentaires. On obtient ainsi jusqu’à 25 sorties avec un déphasage minimal entre les voies.
.
