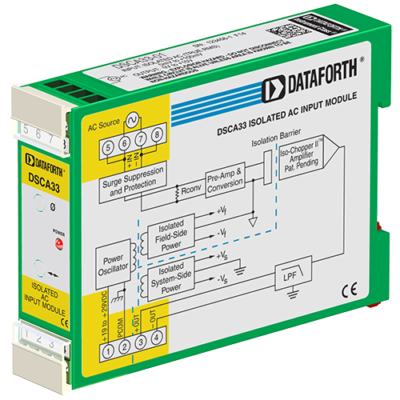

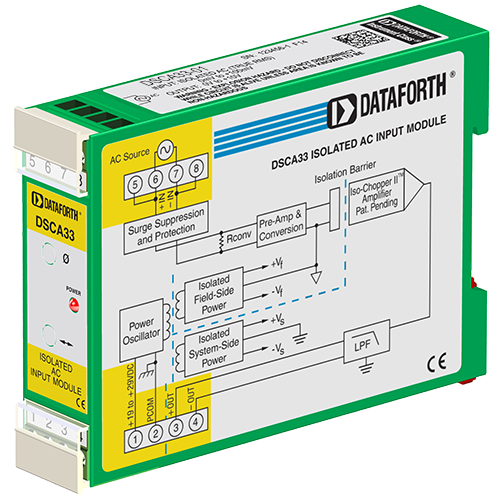

Chaque module d’entrée RMS Vrai DSCA33 fournit un seul canal d’entrée AC qui est converti en sa valeur RMS Vrai DC, filtré, isolé, amplifié et converti en sortie standard de tension ou de courant.
Le signal d’entrée de tension côté utilisateur ou de courant est traité par un préamplificateur couplé en courant alternatif et un convertisseur RMS sur le côté utilisateur de la barrière d’isolation. Le signal dc converti est ensuite filtré et découpé par un circuit hacheur propriétaire et transféré à travers la barrière d’isolation du transformateur, supprimant la transmission des pics de mode commun et des surtensions. Les circuits côté ordinateur reconstruisent, filtrent et convertissent le signal en sorties standard de l’industrie.
La sortie du module est soit en tension soit en courant. Pour les modèles de sortie courant, une alimentation de boucle dédiée est fournie à la borne 3 (+ OUT) avec retour de boucle situé à la borne 4 (-OUT). La charge côté système peut être flottante ou mise à la terre.
Les circuits d’entrée spéciaux offrent une protection contre les connexions accidentelles de tensions de ligne jusqu’à 480VAC et contre les événements transitoires tels que définis par la norme ANSI/IEEE C37.90.1. Des circuits de protection sont également présents sur les bornes de sortie de signal et d’entrée d’alimentation pour se prémunir contre les événements transitoires et l’inversion de puissance. Les lignes de signal et d’alimentation sont fixées au module à l’aide de bornes à vis qui sont des borniers enfichables pour faciliter le montage et la reconfiguration du système.
Les modules DSCA33 ont une excellente stabilité dans le temps et ne nécessitent pas de ré-étalonnage. Cependant, les paramètres du zéro et de l’intervalle sont réglables pour s’adapter aux situations où un réglage précis est souhaité. Les réglages sont effectués à l’aide de potentiomètres situés sous l’étiquette du panneau avant et ne sont pas interactifs pour en faciliter l’utilisation.
