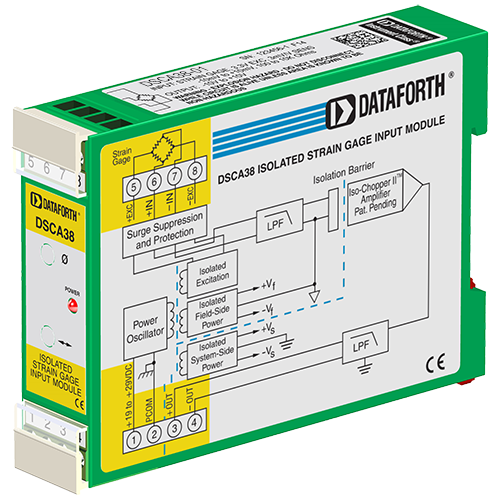

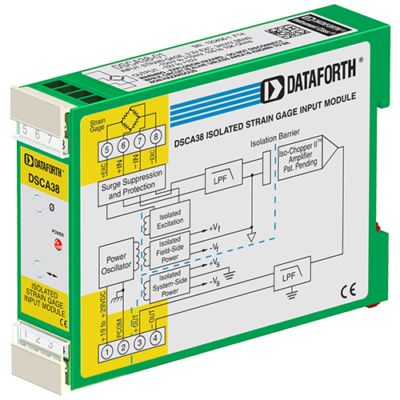

Chaque module d’entrée jauge de contrainte DSCA38 fournit un seul canal d’entrée jauge de contrainte qui est filtré, isolé, amplifié et converti en une sortie de tension de haut niveau. Le filtrage du signal est accompli avec un filtre à cinq pôles qui est optimisé pour la réponse d’étape. Un pôle anti-repliement est situé sur le côté utilisateur de la barrière d’isolation, et les quatre autres pôles sont sur le côté du système. Après le filtrage initial côté utilisateur, le signal d’entrée est découpé par un circuit hacheur propriétaire. L’isolation est assurée par un couplage de transformateur, utilisant à nouveau une technique propriétaire pour supprimer la transmission de pointes ou de surtensions en mode commun.
Le DSCA38 peut être interfacé avec des transducteurs ayant une résistance nominale de 100 ohms à 10 kOhm. L’excitation de jauge de contrainte est fournie par le module par une source stable de 10V ou 3,333V. Cette source est entièrement isolée, ce qui permet aux entrées de l’amplificateur de fonctionner sur toute la plage de la tension d’excitation. Cette caractéristique permet d’interfacer le module avec d’autres capteurs nécessitant une excitation.
La sortie du module est soit la tension ou le courant. Pour les modèles de sortie courant, une alimentation de boucle dédiée est fournie à la borne 3 (+ OUT) avec retour de boucle situé à la borne 4 (-OUT). La charge côté système peut être flottante ou mise à la terre.
Les circuits d’entrée spéciaux fournissent une entrée de signal et une protection d’excitation contre la connexion accidentelle de tensions de ligne de courant jusqu’à 240VAC et contre les événements transitoires tels que définis par la norme ANSI/IEEE C37.90.1. Des circuits de protection sont également présents sur les bornes de sortie de signal et d’entrée d’alimentation pour se prémunir contre les événements transitoires et l’inversion de puissance. Les lignes de signal et d’alimentation sont fixées au module à l’aide de bornes à vis qui se trouvent dans des borniers enfichables pour faciliter le montage et la reconfiguration du système.
Les modules ont une excellente stabilité dans le temps et ne nécessitent pas de recalibrage, cependant, les réglages du zéro et de l’intervalle sont réglables jusqu’à ± 5% pour s’adapter aux situations où un réglage précis est souhaité. Le réglage du zéro peut être utilisé pour compenser les déséquilibres de pont. Les réglages sont effectués à l’aide de potentiomètres situés sous l’étiquette du panneau avant et ne sont pas interactifs pour en faciliter l’utilisation.
