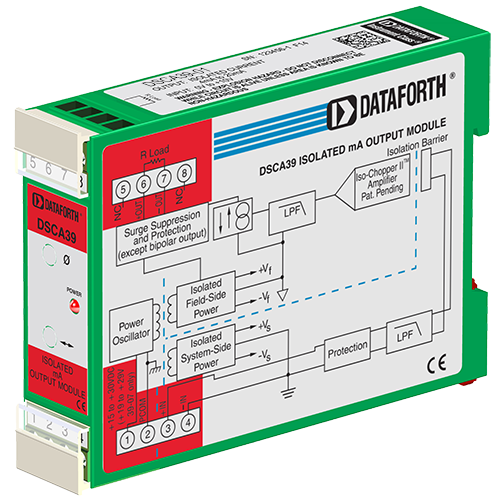

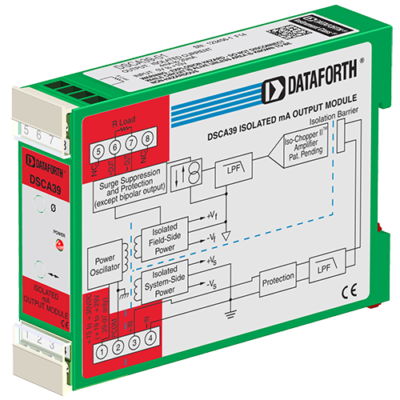

Chaque module de sortie courant DSCA39 fournit un canal unique de sortie analogique. Le signal d’entrée est tamponné, isolé, filtré et converti en une sortie de courant unipolaire ou bipolaire. Le filtrage du signal est accompli avec un filtre à cinq pôles qui fournit 100 dB par décade d’atténuation au-dessus de 1 kHz. Un pôle anti-repliement est situé sur le côté système de la barrière d’isolation, et les quatre autres pôles sont sur le côté utilisateur. Après le filtrage initial côté système, le signal d’entrée est découpé par un circuit hacheur propriétaire. L’isolation est assurée par un couplage par transformateur, utilisant à nouveau une technique propriétaire pour supprimer la transmission de pics ou de surtensions en mode commun.
Les circuits d’entrée spéciaux offrent une protection contre les connexions accidentelles des tensions de ligne d’alimentation jusqu’à 240VAC et contre les événements transitoires tels que définis par la norme ANSI/IEEE C37.90.1. Des circuits de protection sont également présents sur les bornes de sortie de signal et d’entrée d’alimentation pour se prémunir contre les événements transitoires et l’inversion de puissance. Les câbles de signal et d’alimentation sont fixées au module à l’aide de bornes à vis qui se trouvent dans des borniers enfichables pour faciliter le montage et la reconfiguration du système.
Les modules ont une excellente stabilité dans le temps et ne nécessitent pas de recalibrage, cependant, les paramètres du zéro et de l’intervalle sont réglables jusqu’à ± 3% pour s’adapter aux situations où un réglage précis est souhaité. Les réglages sont effectués à l’aide de potentiomètres situés sous l’étiquette du panneau avant et ne sont pas interactifs pour en faciliter l’utilisation.
