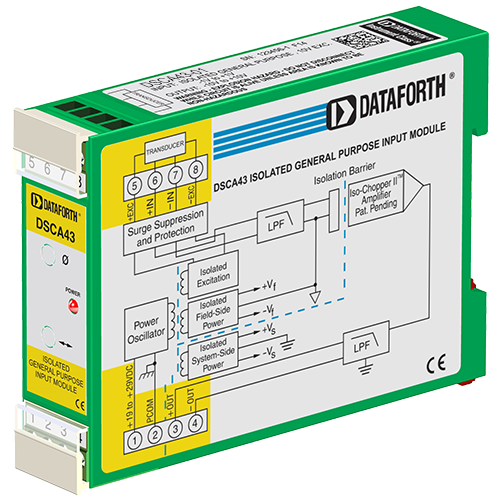

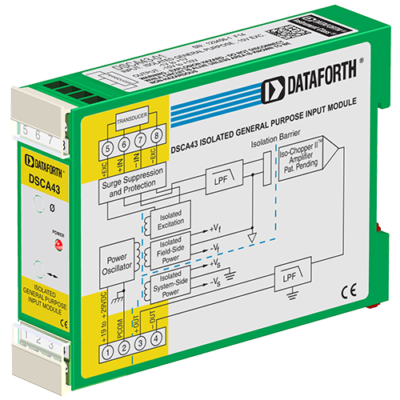

DSCA43 - Conditionneurs de signal d'entrée transducteur, avec excitation DC

Fonctionnalités principales

  • Interfaces aux transducteurs et autres dispositifs nécessitant une alimentation continue isolée et stable
  • Sortie standard de l’industrie de 0-10V, ± 10V, 0-20mA, ou 4-20mA
  • Isolation par transformateur de 1500Vrms
  • Protection transitoire ANSI / IEEE C37.90.1
  • Entrée protégée à 240VAC continu
  • Véritable isolation à 3 voies
  • Large gamme de tension d’alimentation
  • CMR 100dB
  • Précision de ± 0.03%
  • Linéarité de ± 0,01%
  • Montage facile sur un rail DIN standard
  • Conforme CE et ATEX
Demande de prix Fiche produit Poser une question

Chaque module transmetteur DSCA42 à 2 fils fournit un seul canal d’entrée tension transducteur qui est filtré, isolé, amplifié et converti en une sortie de tension de haut niveau. Le filtrage du signal est accompli avec un filtre à cinq pôles qui est optimisé pour la réponse d’étape. Un pôle anti-repliement est situé sur le côté utilisateur de la barrière d’isolation, et les quatre autres pôles sont sur le côté système. Après le filtrage initial côté utilisateur, le signal d’entrée est découpé par un circuit hacheur propriétaire. L’isolation est assurée par un couplage par transformateur, utilisant à nouveau une technique exclusive pour supprimer la transmission de pics ou de surtensions en mode commun.

L’excitation du transducteur est fournie par le module par une source stable de 10V. Cette source est entièrement isolée, permettant aux entrées de l’amplificateur de fonctionner sur toute la plage de la tension d’excitation. Cette fonctionnalité permet d’interfacer le module avec une grande variété de capteurs nécessitant une excitation.

La sortie du module est soit en tension, soit en  courant. Pour les modèles de sortie courant, une alimentation de boucle dédiée est fournie à la borne 3 (+ OUT) avec retour de boucle situé à la borne 4 (-OUT). La charge côté système peut être flottante ou mise à la terre.

Des circuits d’entrée spéciaux offrent une protection contre une connexion accidentelle de tensions de ligne d’alimentation jusqu’à 240VAC et contre des événements transitoires tels que définis par la norme ANSI/IEEE C37.90.1. Des circuits de protection sont également présents sur les bornes de sortie de signal et d’entrée d’alimentation pour se prémunir contre les événements transitoires et l’inversion de puissance. Les lignes de signal et d’alimentation sont fixées au module à l’aide de bornes à vis qui se trouvent dans des borniers enfichables pour faciliter le montage et la reconfiguration du système.

Les modules ont une excellente stabilité dans le temps et ne nécessitent pas de recalibration, cependant, les réglages du zéro et de l’intervalle sont réglables jusqu’à ± 5% pour s’adapter aux situations où un réglage précis est souhaité. Les réglages sont effectués à l’aide de potentiomètres situés sous l’étiquette du panneau avant et ne sont pas interactifs pour en faciliter l’utilisation.

DSCA43-01 - Plage d'Entrée: -1 à +1 V Plage de Sortie: -10 à +10 V

DSCA

DSCA43-02 - Plage d'Entrée: -2 à +2 V Plage de Sortie: -10 à +10 V

DSCA

DSCA43-03 - Plage d'Entrée: -3 à +3 V Plage de Sortie: -10 à +10 V

DSCA

DSCA43-04 - Plage d'Entrée: -4 à +4 V Plage de Sortie: -10 à +10 V

DSCA

DSCA43-05 - Plage d'Entrée: -5 à +5 V Plage de Sortie: -10 à +10 V

DSCA

DSCA43-06 - Plage d'Entrée: -6 à +6 V Plage de Sortie: -10 à +10 V

DSCA

DSCA43-07 - Plage d'Entrée: -7 à +7 V Plage de Sortie: -10 à +10 V

DSCA

DSCA43-08 - Plage d'Entrée: -8 à +8 V Plage de Sortie: -10 à +10 V

DSCA

DSCA43-09 - Plage d'Entrée: -9 à +9 V Plage de Sortie: -10 à +10 V

DSCA

DSCA43-10 - Plage d'Entrée: -10 à +10 V Plage de Sortie: -10 à +10 V

DSCA

DSCA43-11 - Plage d'Entrée: -1 à +1 V Plage de Sortie: 0 à +10 V

DSCA

DSCA43-11C - Plage d'Entrée: -1 à +1 V Plage de Sortie: 4 à 20 mA

DSCA

DSCA43-11E - Plage d'Entrée: -1 à +1 V Plage de Sortie: 0 à 20 mA

DSCA

DSCA43-12 - Plage d'Entrée: -2 à +2 V Plage de Sortie: 0 à +10 V

DSCA

DSCA43-12C - Plage d'Entrée: -2 à +2 V Plage de Sortie: 4 à 20 mA

DSCA

DSCA43-12E - Plage d'Entrée: -2 à +2 V Plage de Sortie: 0 à 20 mA

DSCA

DSCA43-13 - Plage d'Entrée: -3 à +3 V Plage de Sortie: 0 à +10 V

DSCA

DSCA43-13C - Plage d'Entrée: -3 à +3 V Plage de Sortie: 4 à 20 mA

DSCA

DSCA43-13E - Plage d'Entrée: -3 à +3 V Plage de Sortie: 0 à 20 mA

DSCA

DSCA43-14 - Plage d'Entrée: -4 à +4 V Plage de Sortie: 0 à +10 V

DSCA

DSCA43-14C - Plage d'Entrée: -4 à +4 V Plage de Sortie: 4 à 20 mA

DSCA

DSCA43-14E - Plage d'Entrée: -4 à +4 V Plage de Sortie: 0 à 20 mA

DSCA

DSCA43-15 - Plage d'Entrée: -5 à +5 V Plage de Sortie: 0 à +10 V

DSCA

DSCA43-15C - Plage d'Entrée: -5 à +5 V Plage de Sortie: 4 à 20 mA

DSCA

DSCA43-15E - Plage d'Entrée: -5 à +5 V Plage de Sortie: 0 à 20 mA

DSCA

DSCA43-16 - Plage d'Entrée: -6 à +6 V Plage de Sortie: 0 à +10 V

DSCA

DSCA43-16C - Plage d'Entrée: -6 à +6 V Plage de Sortie: 4 à 20 mA

DSCA

DSCA43-16E - Plage d'Entrée: -6 à +6 V Plage de Sortie: 0 à 20 mA

DSCA

DSCA43-17 - Plage d'Entrée: -7 à +7 V Plage de Sortie: 0 à +10 V

DSCA

DSCA43-17C - Plage d'Entrée: -7 à +7 V Plage de Sortie: 4 à 20 mA

DSCA

DSCA43-17E - Plage d'Entrée: -7 à +7 V Plage de Sortie: 0 à 20 mA

DSCA

DSCA43-18 - Plage d'Entrée: -8 à +8 V Plage de Sortie: 0 à +10 V

DSCA

DSCA43-18C - Plage d'Entrée: -8 à +8 V Plage de Sortie: 4 à 20 mA

DSCA

DSCA43-18E - Plage d'Entrée: -8 à +8 V Plage de Sortie: 0 à 20 mA

DSCA

DSCA43-19 - Plage d'Entrée: -9 à +9 V Plage de Sortie: 0 à +10 V

DSCA

DSCA43-19C - Plage d'Entrée: -9 à +9 V Plage de Sortie: 4 à 20 mA

DSCA

DSCA43-19E - Plage d'Entrée: -9 à +9 V Plage de Sortie: 0 à 20 mA

DSCA

DSCA43-20 - Plage d'Entrée: -10 à +10 V Plage de Sortie: 0 à +10 V

DSCA

DSCA43-20C - Plage d'Entrée: -10 à +10 V Plage de Sortie: 4 à 20 mA

DSCA

DSCA43-20E - Plage d'Entrée: -10 à +10 V Plage de Sortie: 0 à 20 mA

DSCA

DSCA43 Conditionneurs de signal d'entrée transducteur, avec excitation DC
DSCA43-01 Plage d'Entrée: -1 à +1 V Plage de Sortie: -10 à +10 V
DSCA43-02 Plage d'Entrée: -2 à +2 V Plage de Sortie: -10 à +10 V
DSCA43-03 Plage d'Entrée: -3 à +3 V Plage de Sortie: -10 à +10 V
DSCA43-04 Plage d'Entrée: -4 à +4 V Plage de Sortie: -10 à +10 V
DSCA43-05 Plage d'Entrée: -5 à +5 V Plage de Sortie: -10 à +10 V
DSCA43-06 Plage d'Entrée: -6 à +6 V Plage de Sortie: -10 à +10 V
DSCA43-07 Plage d'Entrée: -7 à +7 V Plage de Sortie: -10 à +10 V
DSCA43-08 Plage d'Entrée: -8 à +8 V Plage de Sortie: -10 à +10 V
DSCA43-09 Plage d'Entrée: -9 à +9 V Plage de Sortie: -10 à +10 V
DSCA43-10 Plage d'Entrée: -10 à +10 V Plage de Sortie: -10 à +10 V
DSCA43-11 Plage d'Entrée: -1 à +1 V Plage de Sortie: 0 à +10 V
DSCA43-11C Plage d'Entrée: -1 à +1 V Plage de Sortie: 4 à 20 mA
DSCA43-11E Plage d'Entrée: -1 à +1 V Plage de Sortie: 0 à 20 mA
DSCA43-12 Plage d'Entrée: -2 à +2 V Plage de Sortie: 0 à +10 V
DSCA43-12C Plage d'Entrée: -2 à +2 V Plage de Sortie: 4 à 20 mA
DSCA43-12E Plage d'Entrée: -2 à +2 V Plage de Sortie: 0 à 20 mA
DSCA43-13 Plage d'Entrée: -3 à +3 V Plage de Sortie: 0 à +10 V
DSCA43-13C Plage d'Entrée: -3 à +3 V Plage de Sortie: 4 à 20 mA
DSCA43-13E Plage d'Entrée: -3 à +3 V Plage de Sortie: 0 à 20 mA
DSCA43-14 Plage d'Entrée: -4 à +4 V Plage de Sortie: 0 à +10 V
DSCA43-14C Plage d'Entrée: -4 à +4 V Plage de Sortie: 4 à 20 mA
DSCA43-14E Plage d'Entrée: -4 à +4 V Plage de Sortie: 0 à 20 mA
DSCA43-15 Plage d'Entrée: -5 à +5 V Plage de Sortie: 0 à +10 V
DSCA43-15C Plage d'Entrée: -5 à +5 V Plage de Sortie: 4 à 20 mA
DSCA43-15E Plage d'Entrée: -5 à +5 V Plage de Sortie: 0 à 20 mA
DSCA43-16 Plage d'Entrée: -6 à +6 V Plage de Sortie: 0 à +10 V
DSCA43-16C Plage d'Entrée: -6 à +6 V Plage de Sortie: 4 à 20 mA
DSCA43-16E Plage d'Entrée: -6 à +6 V Plage de Sortie: 0 à 20 mA
DSCA43-17 Plage d'Entrée: -7 à +7 V Plage de Sortie: 0 à +10 V
DSCA43-17C Plage d'Entrée: -7 à +7 V Plage de Sortie: 4 à 20 mA
DSCA43-17E Plage d'Entrée: -7 à +7 V Plage de Sortie: 0 à 20 mA
DSCA43-18 Plage d'Entrée: -8 à +8 V Plage de Sortie: 0 à +10 V
DSCA43-18C Plage d'Entrée: -8 à +8 V Plage de Sortie: 4 à 20 mA
DSCA43-18E Plage d'Entrée: -8 à +8 V Plage de Sortie: 0 à 20 mA
DSCA43-19 Plage d'Entrée: -9 à +9 V Plage de Sortie: 0 à +10 V
DSCA43-19C Plage d'Entrée: -9 à +9 V Plage de Sortie: 4 à 20 mA
DSCA43-19E Plage d'Entrée: -9 à +9 V Plage de Sortie: 0 à 20 mA
DSCA43-20 Plage d'Entrée: -10 à +10 V Plage de Sortie: 0 à +10 V
DSCA43-20C Plage d'Entrée: -10 à +10 V Plage de Sortie: 4 à 20 mA
DSCA43-20E Plage d'Entrée: -10 à +10 V Plage de Sortie: 0 à 20 mA
