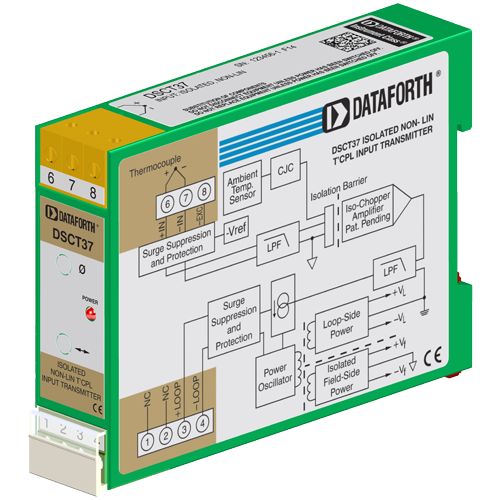

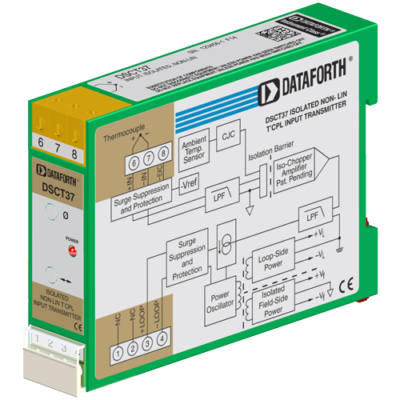

Chaque transmetteur d’entrée thermocouple DSCT37 non linéarisé comprend un seul canal d’entrée thermocouple qui est filtré, isolé, amplifié et converti en une sortie de courant de processus. Le filtrage du signal est accompli avec un filtre à cinq pôles, qui fournit 85 dB de réjection en mode normal à 60 Hz et 80 dB à 50 Hz. Un pôle anti-repliement est situé sur le côté utilisateur de la barrière d’isolation, et les quatre autres sont du côté de la boucle de processus. Après le filtrage initial côté utilisateur, le signal d’entrée est découpé par un circuit hacheur propriétaire. L’isolation est assurée par un couplage par transformateur, utilisant à nouveau une technique propriétaire pour supprimer la transmission de pointes ou de surtensions en mode commun.
Le DSCT37 peut être interfacé avec huit types de thermocouples standard: J, K, T, E, R, S, B et N. Chaque transmetteur est compensé par jonction froide pour corriger les thermocouples parasites formés par le fil du thermocouple et les bornes à vis du transmetteur . La détection de thermocouple ouverte haut de gamme est assurée par des circuits. L’indication de bas de gamme peut être mise en œuvre en installant une résistance de 47 MOhm, ± 20% entre les bornes à vis 6 (+ IN) et 8 (-EXC) sur le bornier d’entrée.
Des circuits d’entrée et de sortie spéciaux sur les transmetteurs DSCT37 offrent une protection contre une connexion accidentelle de tensions de ligne d’alimentation jusqu’à 240VAC et contre les événements transitoires tels que définis par la norme ANSI / IEEE C37.90.1. Les lignes d’alimentation en boucle sont fixées au module à l’aide de bornes à vis, qui se trouvent dans des borniers enfichables pour faciliter le montage et la reconfiguration du système. Les réglages du zéro et de la plage du transmetteur sont réglables jusqu’à ± 10%. Les réglages sont effectués à l’aide de potentiomètres situés sous l’étiquette du panneau avant et ne sont pas interactifs pour en faciliter l’utilisation.
