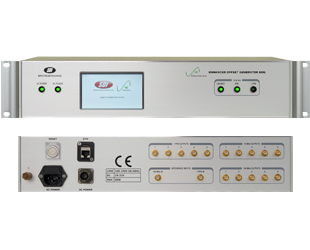

L’EOG est un générateur de décalage de phase et de fréquence haute résolution amélioré. La phase et la fréquence des signaux de sortie sont ajustables par rapport à une référence de 100 MHz fournie par l’utilisateur. L’EOG peut être utilisé pour générer une échelle de temps physique en modulant la fréquence d’une référence stable, telle qu’un maser à hydrogène ou une horloge atomique. La résolution de fréquence de sortie du générateur est de 3 × 10⁻²⁰ Hz et la résolution de décalage temporel est inférieure à 0,1 ps. Les incréments de phase et de fréquence sont continus.
Cet instrument fournit cinq sorties sinusoïdales à 100 MHz, cinq sorties sinusoïdales à 10 MHz et cinq sorties 1PPS (une impulsion par seconde). Les sorties sinusoïdales sont tamponnées pour assurer une isolation supérieure à 100 dB entre les ports et une isolation inverse. Le niveau de sortie est de +13 ±1 dBm. Les sorties d’impulsions sont dérivées des sorties sinusoïdales à 100 MHz et sont ajustables indépendamment. Les impulsions de sortie peuvent être synchronisées à une impulsion de référence externe à 10 ns près. Toutes les fonctions de l’instrument sont affichées et contrôlées via l’interface tactile en façade et via le port Ethernet.
