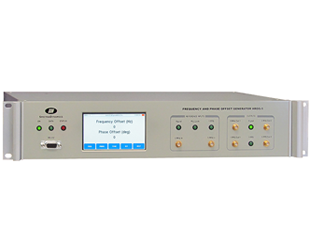

Le HROG-5 est un générateur de décalage de phase et de fréquence à haute résolution. La phase et la fréquence des signaux de sortie sont réglables par rapport à une référence de 5 MHz fournie par l’utilisateur. La résolution de phase de sortie du générateur est 2pi/2³² radians ou une résolution de temps de sortie de 0,2 fs. La résolution de fréquence de sortie est de 5 x 10-19. Les pas en phase et de fréquence sont continus en phase. L’instrument fournit deux sorties sinus et deux sorties d’impulsions. Les sorties sinus sont tamponnées pour fournir plus de 80 dB d’isolation de port à port.
Les sorties sont à un niveau de +16 dBm. Les sorties d’impulsions sont dérivées à partir des sorties d’ondes sinusoïdales en divisant par un facteur de 5.0E6. Les sorties d’impulsions peuvent être synchronisés à une impulsion de référence externe à moins de 200 ns. Toutes les fonctions de l’appareil sont affichés et contrôlés via l’écran LCD sur l’avant du panneau et le clavier. Un pilotage de l’appareil est possible grâce au port RS232.
