FDMX2-PT est un équipement de table compacte pour la division sélective d’un signal de multiplexage de fréquence dans les différentes bandes de diffusion et dans la bande de navigation par satellite L1. L’appareil dispose de dissipateurs de courant programmables pour la simulation d’antennes actives et pour des tests intensifs de sources d’alimentation fantômes et d’un voltmètre dans chaque sortie. La présence de tensions fantômes aux sorties est indiquée par des LED. Le contrôle du FDMX2-PT s’effectue via une interface USB à distance avec des chaînes ASCII.

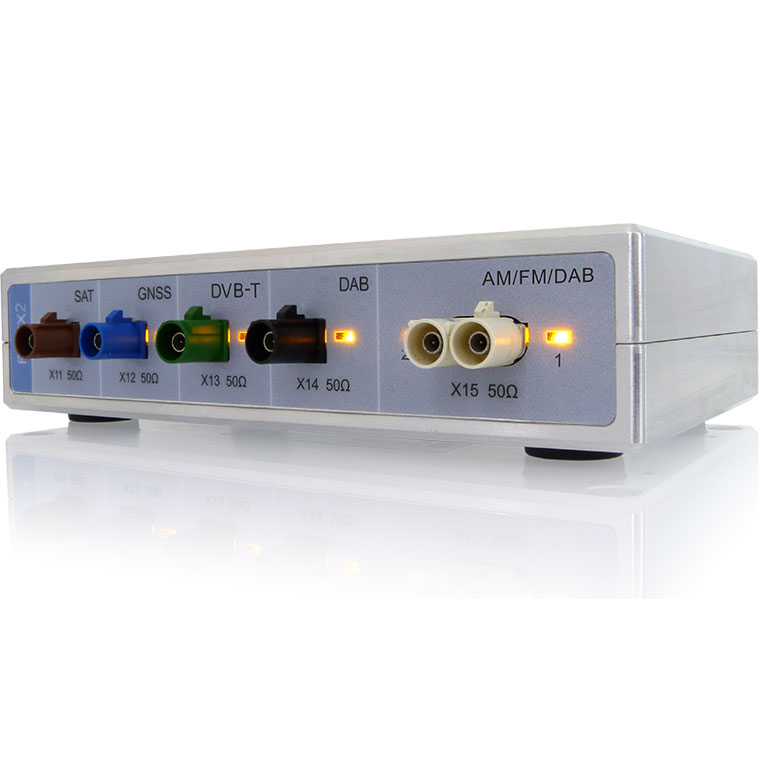

FDMX2-PT a des connecteurs codés Fakra pour la connexion directe aux entrées d’antenne des appareils testés (DUT). En tant que signaux de sortie, les bandes de diffusion AM / FM, DAB, DVB-T et SDARS et la bande GNSS L1 pour la navigation par satellite (GPS, Galileo, GLONASS, Beidou) sont disponibles de manière sélective. Les bandes de diffusion AM, FM et DAB sont disponibles en double sur un connecteur Fakra combiné. De plus, le signal DAB est émis sur un connecteur Fakra séparé. Un jeu de câbles RF pour la connexion du FDMX2-PT aux ports d’antenne du DUT fait partie de la livraison.
Le FDMX2-PT possède six dissipateurs de courant programmables qui peuvent être réglés indépendamment dans la plage 1 mA… 300 mA par pas de 1 mA. Chaque canal dispose d’un voltmètre pour le test des sources d’alimentation fantôme dans les DUT. Les réglages et l’interrogation des tensions fantômes se font via l’interface USB à distance sur l’appareil. Le contrôle se produit avec des chaînes ASCII orientées selon la norme SCPI99. Pour permettre une opération sans ordinateur, les valeurs réglées sont stockables dans FDMX2-PT.
FDMX2-PT a un boîtier métallique blindé robuste et convient comme unité de table. Les voltmètres internes évitent les câbles, par ex. multimètres externes. Les câbles de mesure externes agissent comme des antennes et peuvent coupler les radiations parasites aux signaux de mesure et interférer avec les mesures sensibles.
FDMX2-PT est utilisé en combinaison avec les multi-coupleurs de la série WSDU. Il est utilisé dans les distributions de signaux pour le test de systèmes multimédias pour l’automobile, en recherche et développement (R&D) et en production.
