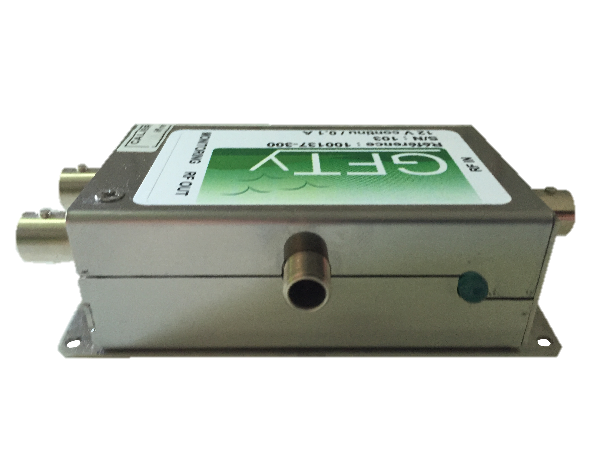

GFT300 - Étireur d'impulsion sub-nanoseconde

Fonctionnalités principales

  • Entrée:
    • Amplitude: 100 mV à 1 V
    • Largeur> 500 ps
    • Taux répétitif: 80 MHz (40 à 100 MHz en option)
  • Deux sorties:
    • Forme: Sinus
    • Amplitude> 1 V typique
    • Impédance: 50 Ohms
  • Fonctionne à partir d’un adaptateur 12 V AC/CC
Demande de prix Fiche produit

Le GFT300 est le module idéal pour étirer une impulsion courte ou une impulsion de faible amplitude pour fournir un signal pseudo sinusal, utile pour la fonction analogique ou le verrouillage de fonction numérique.

Le module GFT300 délivre deux signaux: Signal Sortie et Monitoring.

Le signal GFT300 Sortie peut être utilisé pour synchroniser des générateurs de retard. La sortie de surveillance du GFT300 peut être connectée à un numériseur ou à un oscilloscope pour contrôler la qualité du signal.

Une application typique du GFT300 serait de contrôler la synchronisation d’un système laser picoseconde. Le GFT300 reçoit une impulsion courte de la diode et fournit une base de temps de 80 MHz au générateur d’impulsions et de retard à 20 canaux du GFT1020 capable de sélectionner une impulsion jusqu’à 10 KHz.

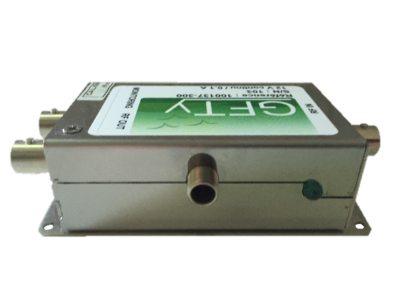

GFT300 Étireur d'impulsion sub-nanoseconde
