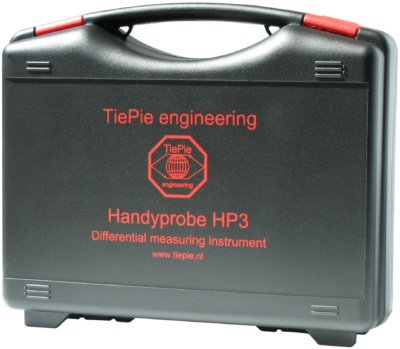

HP3 - Oscilloscope USB 1 voie différentielle, 100Méch/sec 12-Bit

Fonctionnalités principales

  • Entrée différentielle
  • Gamme d’entrée 800 VDC / 566 VAC
  • Résolution 10 bits
  • Taux d’échantillonnage jusqu’à 100 Méch/s
  • Acquisition au fil de l’eau  jusqu’à 10 Méch/sec
  • Mémoire de 1 Méch
  • Bande passante de 50 MHz
Effacer
Demande de prix Fiche produit

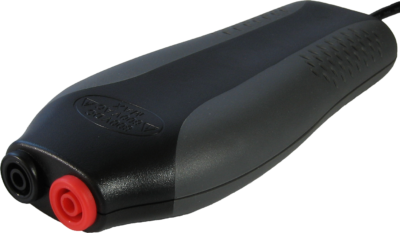

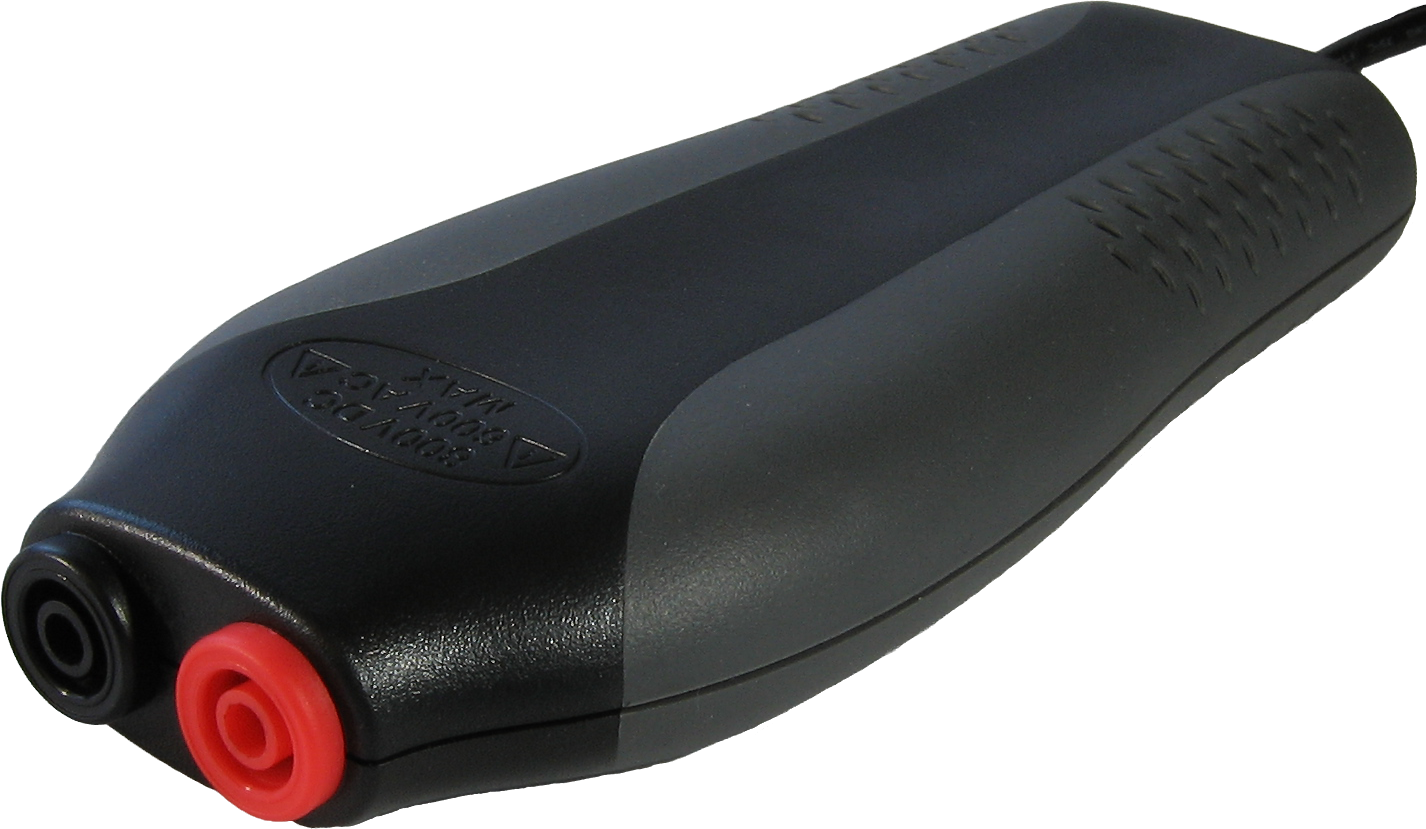

Le HP3 est équipé d’une entrée différentielle avec une plage d’entrée maximale de 800 volts CC (566 V RMS). En raison de l’entrée différentielle, il n’est pas possible de créer un court-circuit à la masse par l’oscilloscope. La plage d’entrée élevée rend possible l’utilisation du produit sans atténuateurs supplémentaires.

​La technologie de pointe des pilotes rend possible l’envoi d’un flux continu de données du HP3  à l’ordinateur, à un taux maximum de 10 Méch/s. Le temps maximum d’acquisition est seulement limité par l’espace disponible sur le disque dur. Le taux d’échantillonnage élevé permet de capturer les événements courts avec une grande précision.
Il est également possible de suivre par exemple l’évolution de la puissance de ligne pour un temps très long et ensuite visualiser et analyser chaque cycle du signal ainsi acquis.

L’entrée du HP3 est différentielle, ce qui signifie que les deux côtés de l’entrée ont une impédance élevée.
Il n’y a pas de connexion à la terre comme dans les oscilloscopes traditionnels qui sont utilisés avec les câbles coaxiaux et des sondes standard.

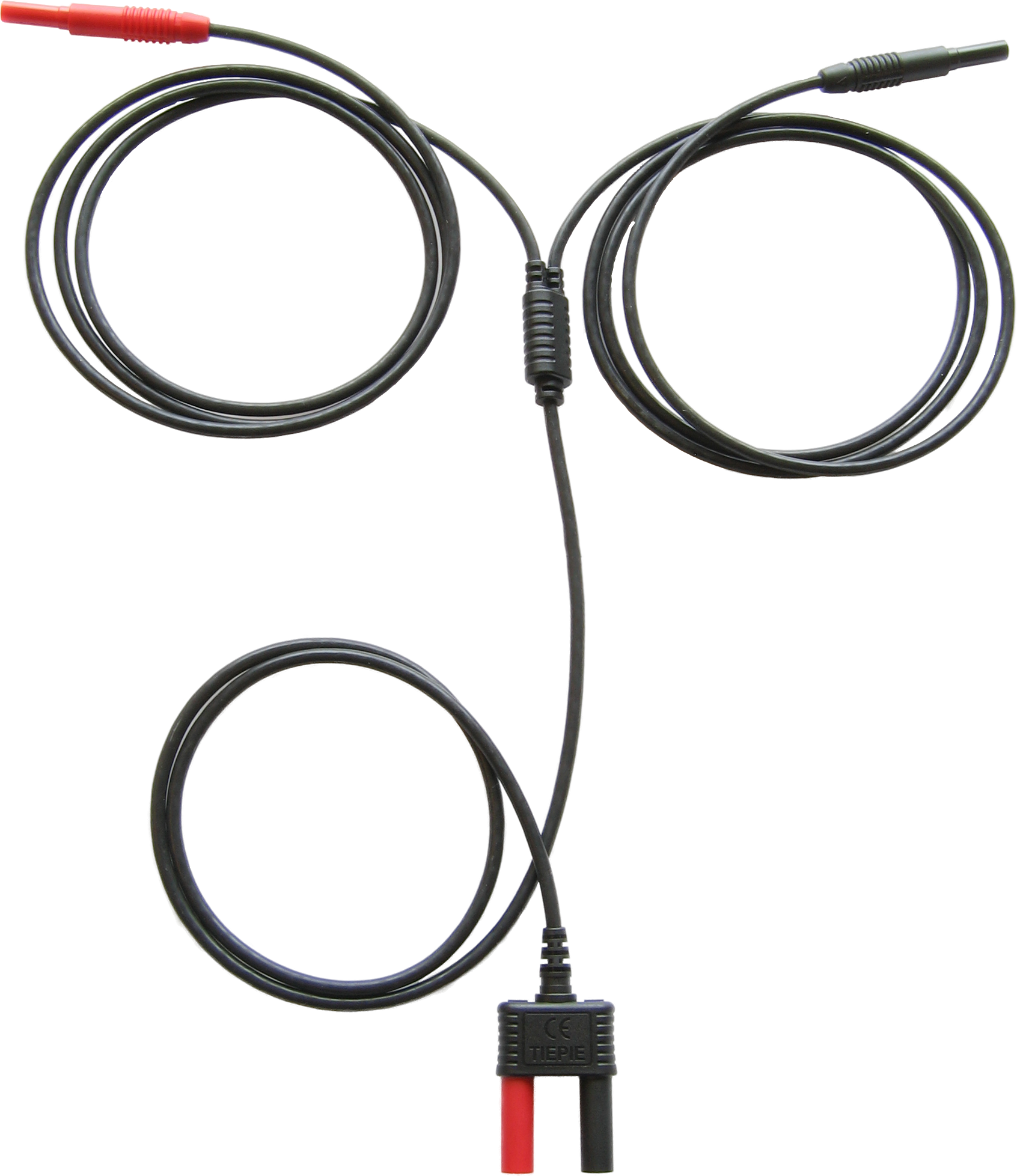

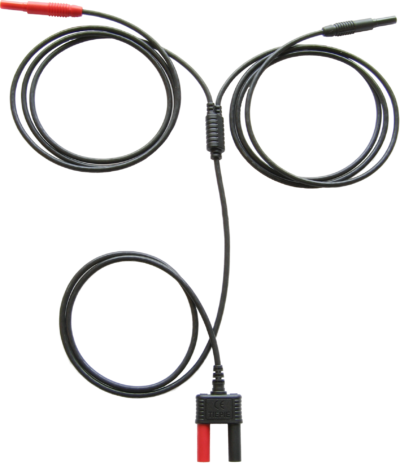

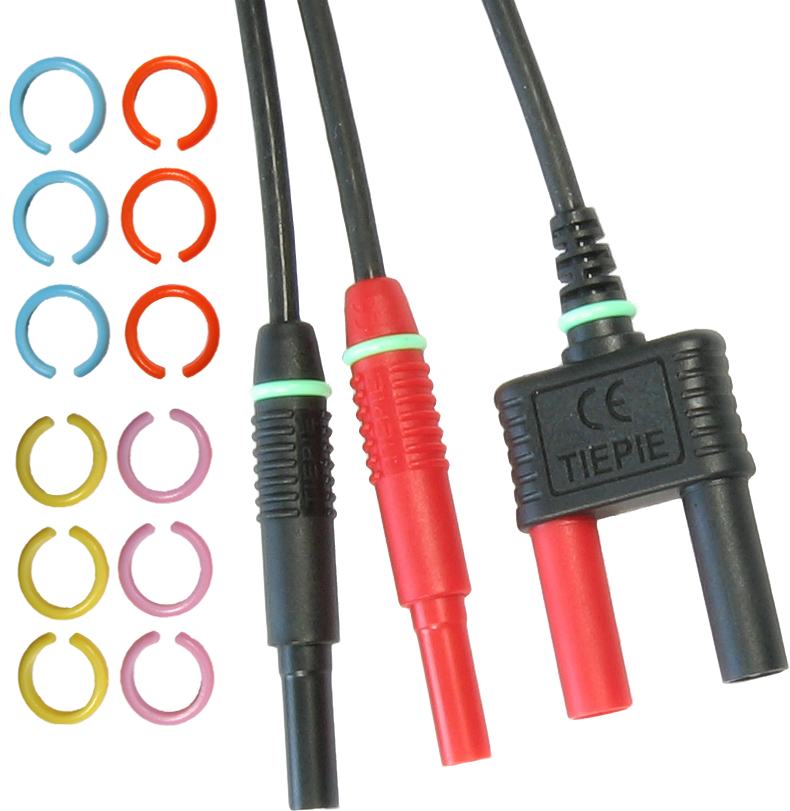

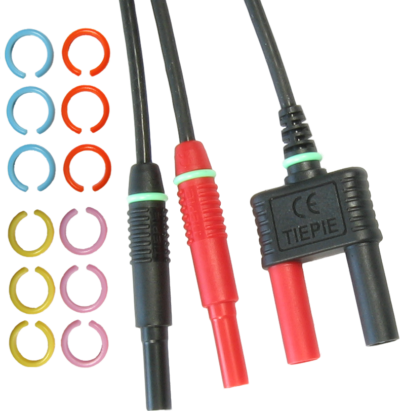

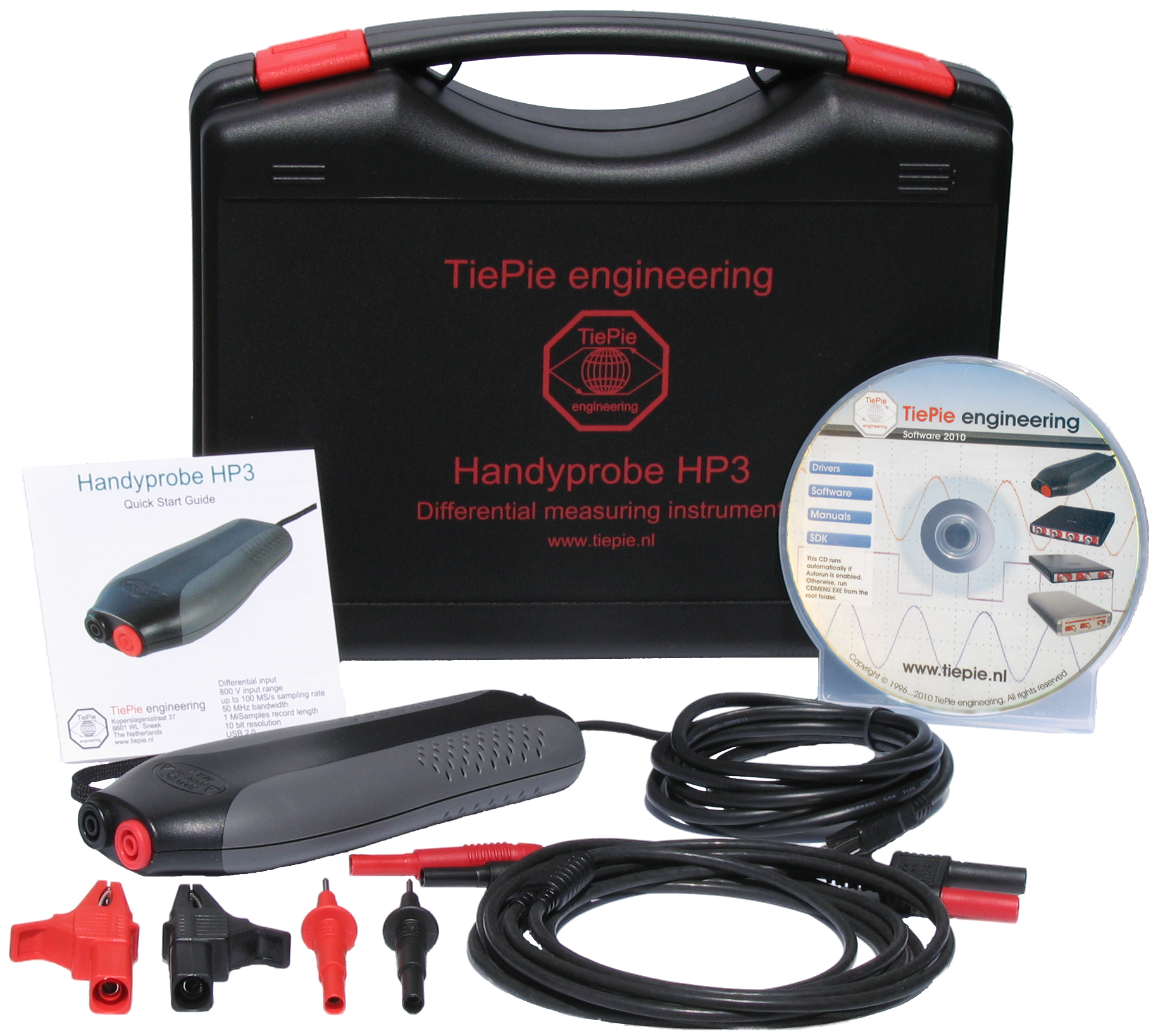

La sonde faible bruit TP-C812A est développée pour l’HP3. Il est très peu sensible aux signaux parasites externes. Les deux extrémités peuvent être placées à deux mètres d’écart, tout en recevant très peu d’interférences. Avec un oscilloscope classique à sondes standard ce n’est pas possible. La distance maximale entre le côté positif et la masse d’une sonde standard est généralement limitée à environ 20 cm. Le câble de mesure TP-C812A pour l’HP3 n’a pas cette limitation. La distance entre deux points n’est maintenant plus un problème. La sonde TP-C812A comporte une isolation en silicone résistante à la chaleur et des fiches banane blindées
