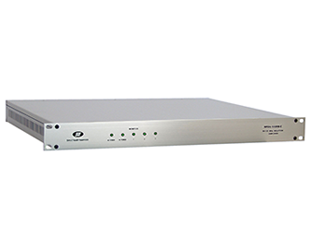

HPDA-100RM - Amplificateur et Distribution de fréquence haute performance

Fonctionnalités principales

  • 80 – 120 MHz
  • Gain unitaire
  • Haute isolation de 100 dB
  • Sortie à niveau élevé de +16 dBm
  • Faible distorsion de -45 dBc
  • Faible niveau de bruit de phase:
    • -158 dBc / Hz @ 10 Hz
    • -174 dBc / Hz @ 10 kHz
Effacer
Demande de prix Fiche produit

Le HPDA-100RM est amplificateur de distribution et d’isolement haute performance qui peut contenir jusqu’à trois modules amplificateurs de distribution. Chaque module dispose de cinq sorties de gain unitaire et 100 dB d’isolation voie-à-voie, et 110 dB d’isolation inverse. Le bruit de phase des modules est extrêmement faible, typiquement de -158dBc/Hz à 10Hz et à -174dBc/Hz à 10 kHz de la porteuse.

Toutes les sorties sont à couplage AC et les masses sont isolées du continu pour réduire les effets des boucles de masse. L’entrée et les sorties ont un VSWR faible pour minimiser les effets de l’environnement sur la distribution de fréquence à travers longues lignes de transmission.

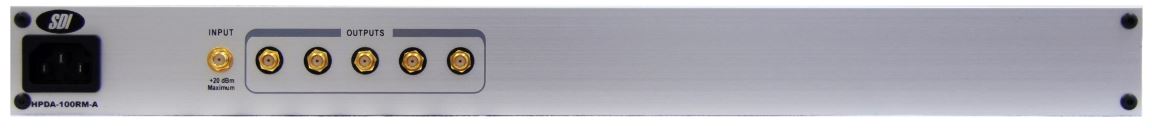

HPDA-100RM-A - 1 entrée et 5 sorties

Option A

HPDA-100RM-B - 3 entrées et 15 sorties

Option B

HPDA-100RM-B1 - 1 entrée et 10 sorties

Option B1

HPDA-100RM-B2 - 2 entrées et 10 sorties

Option B2

HPDA-100RM-C - 3 entrées et 15 sorties

Option C

HPDA-100RM-D - 3 entrées et 15 sorties, Alimentation DC

Option D

HPDA-100i - Alimentation DC

Option DC

HPDA-100RM Amplificateur et Distribution de fréquence haute performance
HPDA-100RM-A 1 entrée et 5 sorties
HPDA-100RM-B 3 entrées et 15 sorties
HPDA-100RM-B1 1 entrée et 10 sorties
HPDA-100RM-B2 2 entrées et 10 sorties
HPDA-100RM-C 3 entrées et 15 sorties
HPDA-100RM-D 3 entrées et 15 sorties, Alimentation DC
HPDA-100i Alimentation DC
