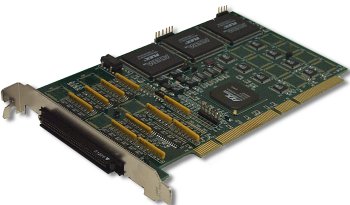

PCI64-HPDI32AL - carte E/S Numériques Haute vitesse ; PCI 64-bit

Fonctionnalités principales

  • Taux de transfert d’entrée via le connecteur du panneau avant (RS422/485 émetteurs-récepteurs différentiels E/S) de 80 Mo par seconde (max)
  • Taux de transfert d’entrée via le connecteur du panneau avant de 200 Mo par seconde (émetteurs-récepteurs LVDS)
  • Vitesse de transfert en mode rafale PCI de 264 Mo par seconde.
  • Une seule carte peut s’interfacer avec une grande variété de périphériques externes haute vitesse.
  • Une mémoire tampon FIFO importante (jusqu’à 512 kilo-octets) permet aux rafales de données d’être transférées sur le bus PCI indépendamment des transferts sur le câble.
  • Transferts de données sur le bus PCI 64-Bit
  • Le câble contrôleur de bord, la FIFO, et le moteur DMA fournissent une capacité de transfert de données en continu.
  • Fréquence d’horloge pour entrées et sorties jusqu’à 50 MHz (LVDS, 20 RS422/485 MHz max)
  • Largeur des données Entrées /Sorties codée sur 32 bits
  • Compatible 64-Bit, 66MHz PCI v2.2.
  • Le mode « Programme-et -oubli » du moteur DMA gère les transferts D64, ainsi que le chaînage DMA.
  • Exemples de programmation et pilote VxWorks disponibles
  • Les interruptions sont disponibles sur l’achèvement DMA, l’état de la FIFO, l’état du câble, la validité de trame et de ligne.
  • Interruption externe de ligne d’entrée
  • 7 signaux bidirectionnels peuvent être définis par l’utilisateur ou programmés par l’usine pour répondre à presque n’importe quel type de protocole.
Demande de prix Fiche produit Poser une question

La carte PCI64-HPDI32AL dispose d’ une interface PCI 64-bit de capacité 400Mbit/sec. La carte est utile comme interface DMA d’usage général pour une grande variété de périphériques externes.
Le moteur DMA est capable de transférer des données vers / depuis la mémoire hôte en utilisant des transferts en bloc D32, tandis que la mémoire FIFO (jusqu’à un total de 1Mo FIFO) assure une transmission continue des données sans interrompre les transferts DMA ou nécessitant une intervention de l’hôte UC.

Le câble d’interface est flexible, il transmet et reçoit des données jusqu’à 200 M octets / sec (LVDS), et dispose de 7 lignes bidirectionnelles de contrôle programmables pour permettre un interfaçage facile de la plupart des E/S numériques périphériques pour LVDS, TTL, ou émetteurs-récepteurs RS-422/RS-485.
