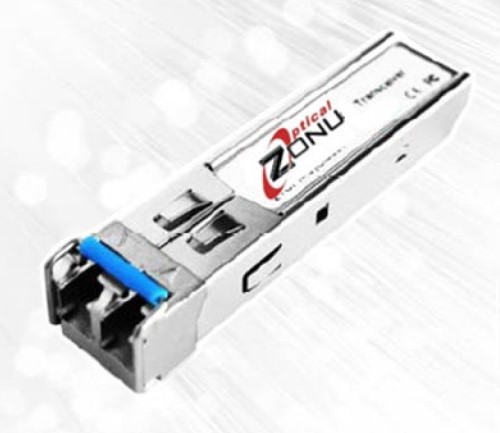

Les émetteurs-récepteurs SFP de la série iDFC™ transmettent et reçoivent des données en duplex intégral sur des liaisons de communication optiques à deux fibres conventionnelles. En cas d’interruption de la liaison de données ou d’échec de connexion, la section émetteur de l’unité SFP passe en mode TxOTDR™. Les défauts de fibre et les connexions intermittentes présentent des réflexions optiques d’intensités variables. L’intensité de réflexion d’une rupture de fibre a une distribution statistique connue. La surveillance de plusieurs fibres dans le même tronc augmente la probabilité de détection (chaque fibre se casse différemment). La liaison fibre peut être surveillée d’un côté, ou des deux côtés, lorsque la topologie en anneau est utilisée.
La nouvelle fonction de mesure ORL/OSNR des SFP Micro-OTDR mesure l’ORL de la liaison par fibre optique pendant la routine normale de « prise de contact » de démarrage du Micro-OTDR des SFP, avant que la liaison de données ne soit établie. Le récepteur mesure également le signal reçu. En interne, le Micro-OTDR SFP calcule le SNR réel. Si le SNR est jugé dangereusement bas, un bit d’avertissement est activé, et lorsqu’il est trop bas (c’est-à-dire que le taux d’erreur de bit de liaison de données optique sera élevé), un bit d’alarme est défini et éventuellement (réglage d’usine basé sur la demande du client) le lien peut être coupé.
