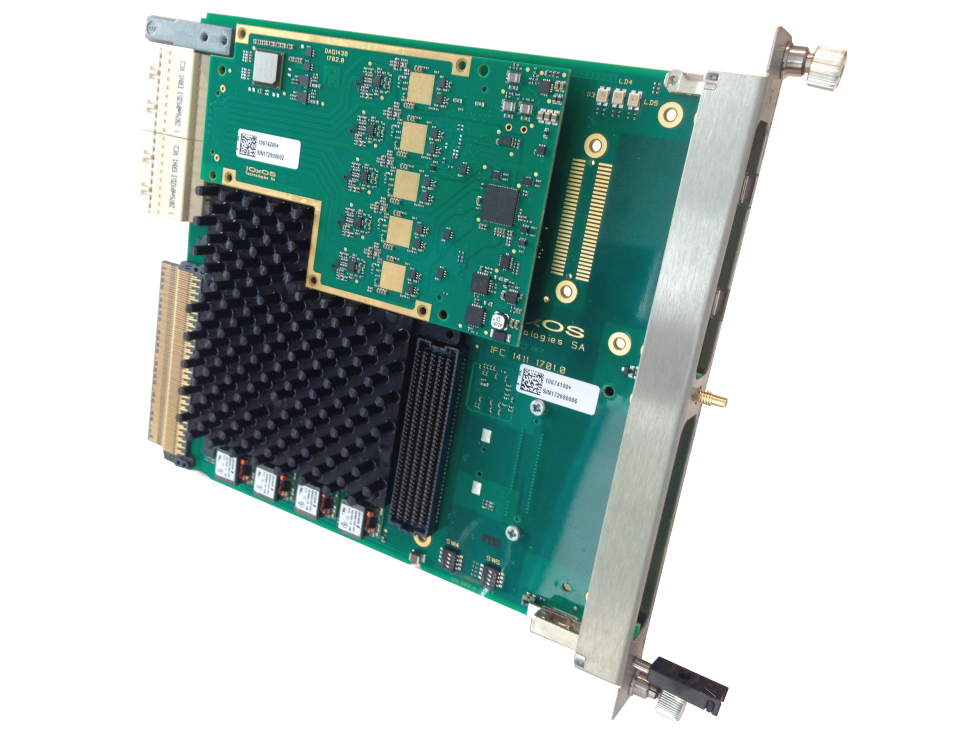

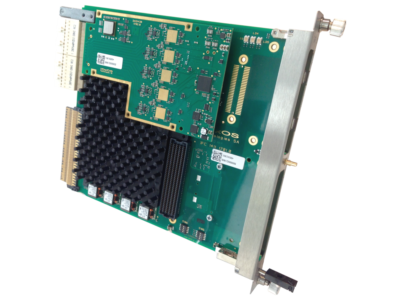

IFC_1420 - Carte  intelligente MTCA.4, numériseur et Générateur haute performance

Fonctionnalités principales

  • Format MTCA.4 AMC double largeur
  • Processeur NXP QorIQ T2081 à 1,8 GHz
    • Quatre cœurs de calcul e6500
    • DDR3L-1866 SDRAM intégrée de 2 Go
    • Interfaces haute vitesse prenant en charge PCI Express Gen3 et Ethernet 10 Gbit / s
    • Moteur SIMD basé sur la technologie Altivec
    • Support de démarrage non volatile: NOR et SPI Flash
    • Mémoire de stockage non volatile: NAND Flash 4 Gbit
  • Xilinx Kintex UltraScale FPGA:
    • Xilinx Kintex UltraScale KU040 haut de gamme (par défaut) ou FPGA KU060
    • SDRAM double canal DDR3L-1066 de 1024 Mo
    • Prise en charge de la configuration locale (SPI flash) et distante (Ethernet)
    • Jusqu’à trois blocs PCI Express intégrés configurables en tant que point final ou complexe racine
    • Kit de conception FPGA TOSCA III pour une intégration et une personnalisation FMC directes
  • Fonctions ADC et DAC embarquée
    • 10 Voies ADC 16-Bit @ 250Méch/sec
    • 4 Voies DAC 16-Bit @ 2.5Géch/sec
  • Deux emplacements FMC compatibles HPC VITA 57.1
  • Entrées d’horloge de gigue ultra basse sur les interfaces face avant, AMC et RTM
  • Interface RTM MTCA.4  conforme D1.4
  • Intégration totale dans l’écosystème EPICS
Effacer
Demande de prix Fiche produit

Le carte porteuse FMC intelligent IFC_1420 est une unité AMC double largeur conforme aux normes MTCA.4 (4HP) avec deux emplacements FMC conformes HPC VITA57.1. Les deux slots FMC sont contrôlés par un FPGA Xilinx Kintex UltraScale, connecté à l’interface AMC via une liaison PCIe x4 Gen3 (ports 4 à 7), des liaisons LVDS point à point (ports 12 à 15) et un multipoint M -LVDS (ports 17 à 20), à un processeur NXP QorIQ T-series T2081 avec une liaison PCIe x4 Gen3, et à l’interface RTM via jusqu’à trois liaisons GTP x4.

Le processeur est connecté par une liaison Gigabit Ethernet 1000-BASE-KX à l’interface AMC (port 0) et une liaison Gigabit Ethernet 1000-BASE-KX (et deux liaisons Ethernet 10 Gigabit) à l’interface du module de transition arrière ADF (RTM) .
Cette unité AMC polyvalente peut également être utilisée comme module unité centrale autonome.

La fonction d’acquisition de données intégrée implémentée par la mezzanine DAQ_1430 est gérée par le FPGA central en tant que slot FMC standard et fournit les ressources suivantes:

  • ADC à 10 canaux, couplé DC ou AC (sélection statique), 16 bits à 250 Méch/Sec basé sur Texas Instruments ADS42LB69
  • DAC à 4 canaux, mode courant, 16 bits à 2,5 Géch/Sec basé sur Texas Instruments DAC38J84
  • Architecture d’horloge à très faible bruit avec VCXO dual-PLL intégré et entrée d’horloge externe
IFC_1420-A0 - Carte MTCA.4 avec Xilinx Kintex UltraScale XCKU040, ADC et DAC

Porteuse

TOSCAIII_FDK-SP - Kit de développement FPGA TOSCA III, Ensemble de démarrage ( 10 licences et 3 jours Prise en main)

Porteuse

TOSCAIII_FDK-DP - Kit de développement FPGA TOSCA III, Ensemble de développement (10 licences supplémentaires)

Porteuse

IFC_1420Carte  intelligente MTCA.4, numériseur et Générateur haute performance
IFC_1420-A0Carte MTCA.4 avec Xilinx Kintex UltraScale XCKU040, ADC et DAC
TOSCAIII_FDK-SP.Kit de développement FPGA TOSCA III, Ensemble de démarrage ( 10 licences et 3 jours Prise en main)
TOSCAIII_FDK-DP.Kit de développement FPGA TOSCA III, Ensemble de développement (10 licences supplémentaires)
