IFC_1211 - Carte processeur et porteuse intelligente VME64

Fonctionnalités principales

  • Processeur monocarte 6U VME64x
    • Core Freescale PowerPC e6500
    • QorIQ T2081 1,4 (1,8) GHz
    • Mémoire sDDR3L de 2/4 Go
    • NAND Flash, NOR Flash
    • Ethernet 10/100/1000 BaseT double
    • RS232 simple
  • Switch 24 ports PCIe GEN2 PES32NT24
    • Huit ports NTB
    • Prise en charge de la multidiffusion
    • Contrôleur DMA intégré
    • Horodatage SSC/CFC
  • Mezzanine simple VITA 42.3 XMC / PMC
  • Deux Mezzanines VITA57.1 HPC FMC
  • Quad/Octal Tx / Rx 12,5 Gb/s JESD204B
  • Extension UHM VME P0 (7 Gb/s)
  • Maître / Esclave VME64x avec prise en charge 2eSST
  • Surveillance des alimentations thermiques et électriques
  • Xilinx Kintex UltraScale CENTRAL FPGA
  • Xilinx Artix-7 / FF484 IO FPGA
  • Kit de conception TOSCA III FPGA
  • Support Linux / EPICS / VxWork
Effacer
Demande de prix Fiche produit

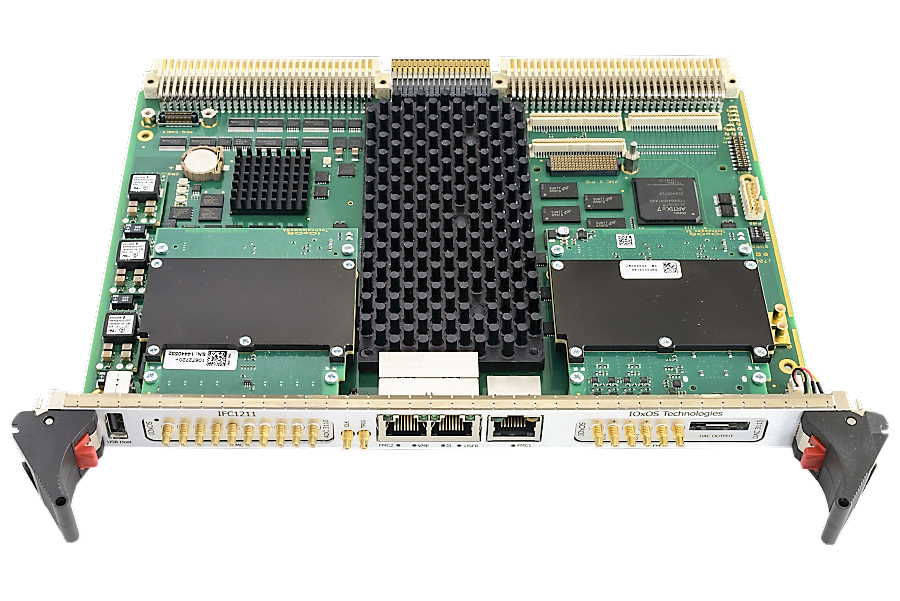

L’IFC_1211, un processeur monocarte VME64x hautement configurable 6U avec fonction FPGA intégrée avec extension d’E/S VITA 42.3 XMC, PMC et VITA57.1 FMC.
L’IFC_1211 est rétrocompatible avec son prédécesseur basé sur P2020, l’IFC_1210, fournissant la plus grande puissance de calcul avec FPU/ALTIVEC basé sur le matériel et FPGA Xilinx Kintex UltraScale haute performance.

L’IFC_1211 intègre la dernière génération de processeurs Freescale PowerPC QorIQ. Le T2081 offre une capacité quadruple quad core à 1,8 GHz avec une puissance moyenne (~ 14 [W] Typ. @ 1,4GHz), et est complété par une grande mémoire système DDR3L (jusqu’à 4 Go), une mémoire non volatile NOR, NAND et plusieurs capacités d’E/S telles que double Ethernet 1000 Base-T.

Le FPGA Xilinx Kintex UltraScale intégré intègre une interconnexion commutée réseau sur puce (NoC) haute performance. Cette architecture NoC fournit une interface de bande passante non bloquante, contrôlée, à faible latence et haut débit entre le producteur de données et l’utilisateur. TOSCA III, un kit de conception FPGA complet est disponible pour le développement et l’intégration d’applications personnalisées.

L’IFC_1211 est doté de caractéristiques PCI Express vers VME64x Bridge (nom de code ALTHEA 7910). Cette solution basée sur FPGA supporte tous les modes de fonctionnement maître/esclave VME64x avec la fonction système contrôleur Slot_1, et garantit également la disponibilité à long terme de la carte car elle ne dépend pas d’interfaces VME tierces déjà obsolètes.

IFC_1211-A0 - Processeur T2081, 1.4GHz, XCK040-1, FPGA central

Contrôleur

XPM_1262-A0 - Porteuse double extension, XMC/PMC

Contrôleur

IFC_1211Carte processeur et porteuse intelligente VME64
IFC_1211-A0Processeur T2081, 1.4GHz, XCK040-1, FPGA central
XPM_1262-A0Porteuse double extension, XMC/PMC
