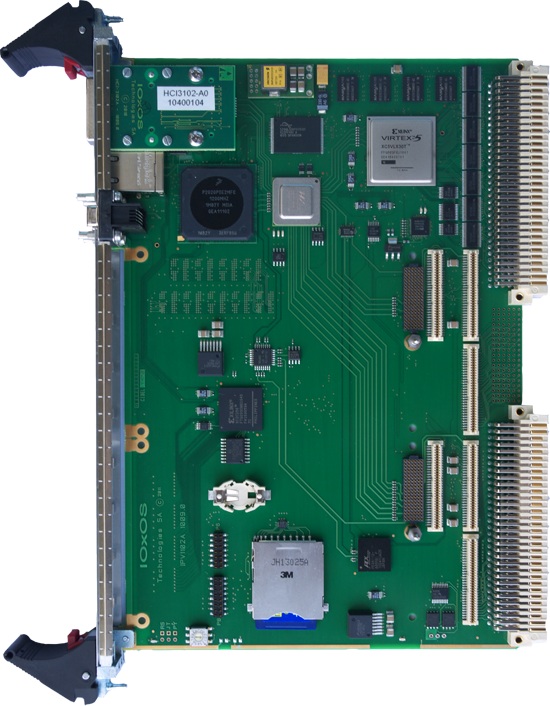

IPV 1102 - P2020 Carte processeur

Fonctionnalités principales

  • Contrôleur VME64x 6U
  • PowerPC P2020 Freescale à 1,2 GHz
  • Jusqu’à 4 Go DDR2 de mémoire
  • Ethernet baseT double 10/100/1000
  • Panneau avant PCI Express x4 Connecteur à câblage externe
  • Deux emplacements : PMC IEEE 1386.1 / XMC VITA 42.3 VME transparent 64x Maître / Esclave avec support 2eSST
  • Pont direct PCI Express vers VME64x
  • FPGA Virtex-5T Xilinx embarqué
  • Zone utilisateur FPGA pour les applications personnalisées développées par TOSCA I FPGA Design Kit
  • API et bibliothèques disponibles pour Linux et VxWorks
Demande de prix Fiche produit

L’ IPV-1102 est un contrôleur, 1emplacement, 6U VME64x, hautement configurable avec la capacité du FPGA embarqué.
L’ IPV-1102 est construit autour d’une architecture PCI Express de commutation haute performance.

L’ IPV-1102 prévoit dans son panneau avant une extension PCI Express sur la base PCISIG standard « PCI Express spécification du câble externe « . Cette extension de haute performance, qui peut être utilisé pour connecter l’IPV-1102 à un poste de travail avec un modèle de mémoire mappée, est implémenté comme un plug-in d’expansion d’E/S du module pour soutenir différents supports physiques (cuivre / fibre optique).

L’ IPV-1102 intègre la dernière génération de processeurs Freescale PowerPC QorIQ. Le P2020 offre une capacité double cœur fonctionnant à 1,2 GHz avec un fonctionnement à faible puissance (<7 [W]). Il est pris en charge par un système de mémoire grande capacité (jusqu’à 4 Go), non volatile NOR, NAND, SD et les capacités multiples des E/S.

Le FPGA Xilinx Virtex-5T intégré met en œuvre une haute performance PCI Express centrée Network on Chip (NoC) d’interconnexion commutée. Cette architecture NoC fournit une bande passante d’interface à haut débit, non-bloquant, contrôlée à faible latence, entre l’émetteur de données et le receveur.

L’interface VME64x, qui est également mis en place dans le FPGA, est mise en œuvre avec un faible temps de latence direct, transparent, PCI-Express / pont VME64x. Il supporte tous les modes de fonctionnement Maitre/Esclave VME64x avec un contrôleur système, 1 emplacement.

L’ IPV-1102 est supporté par TOSCA I, un kit FPGA complet de développement qui est disponible pour la mise en œuvre et l’intégration des applications personnalisées dans le FPGA Virtex-5T embarqué de l’IPV-1102.

IPV 1102 P2020 Carte processeur
