LTT24 - Instrument de mesure haute précision

Fonctionnalités principales

  • Conversion AD 24 bits à une fréquence d’échantillonnage allant jusqu’à 4 MHz
  • Mesures numériques précises à la nanoseconde
  • Entrées impulsion/compteur : 832 MHz avec une résolution de 1,20 ns
  • Sorties analogiques 20 bits jusqu’à 2 MHz
  • Enregistrement sur PC ou SSD interne (500 Go)

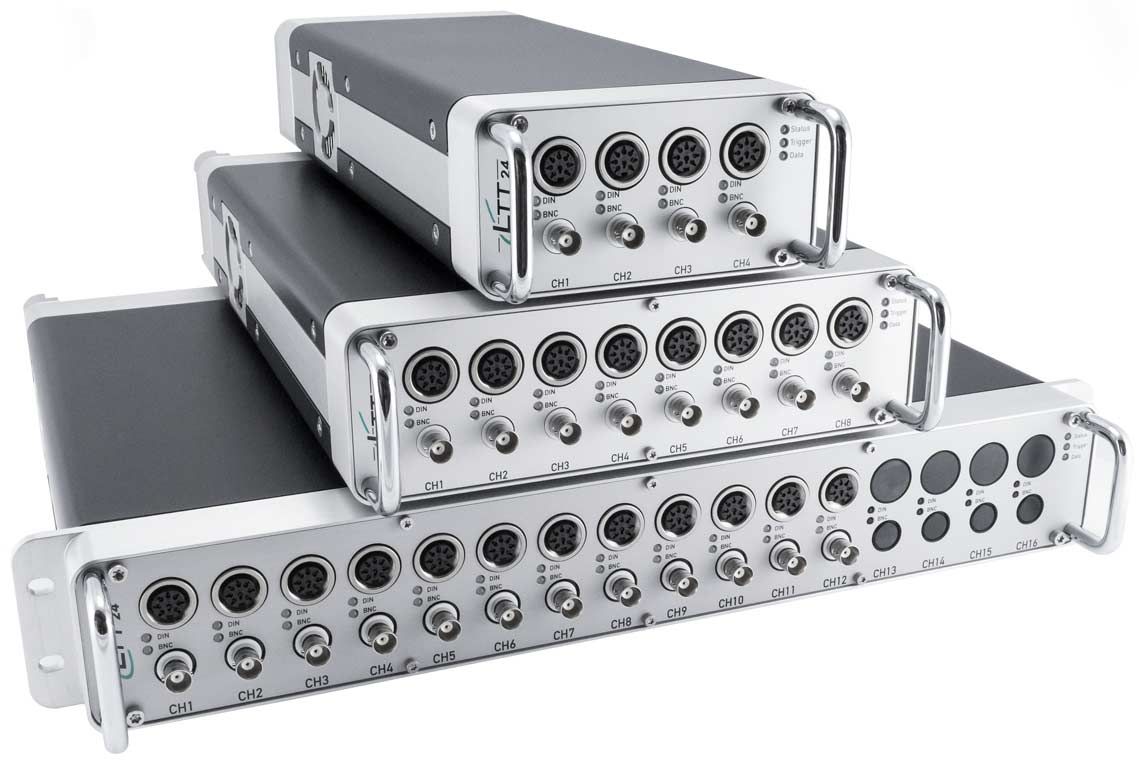

  • Concept de boîtier modulaire 4, 8, 12, 16 voies
  • Interface USB 3.0, USB 2.0 et Gigabit Ethernet
  • Interface de synchronisation pour la mise en cascade de plusieurs LTT24
  • Interface d’E/S numériques et de synchronisation
  • Haute qualité de signal
  • Isolation galvanique
  • Bande passante plate : Continu – 1 MHz ou 1,7 MHz
  • Pour volt, courant, charge, ICP®, jauge de contrainte, LVDT, résistance
  • Sortie d’alimentation du capteur : tension constante, courant constant, fréquence porteuse
  • Asymétrique et différentiel :  CA ou CC
  • LED d’état pour toutes les voies
Demande de prix Fiche produit Poser une question

La fonctionnalité du préamplificateur intégré permet la connexion individuelle de divers capteurs de type volt, courant, jauge de contrainte, ICP®, charge, PT100, etc. Les signaux convertis en 24 bits sont stockés de manière hautement synchrone sur un SSD interne jusqu’à 4 MHz par voie. La sortie analogique se fait via un DAC 20 bits avec jusqu’à 2 Méch/s/voie.

En minimisant systématiquement toutes les sources d’erreur, le préamplificateur de l’instrument de mesure de précision LTT24 peut fonctionner avec une précision totale. La distorsion et le bruit combinés sont de près de -100 dB, permettant un résultat de mesure avec un ENOB réel (nombre effectif de bits) de 16 bits sur une large gamme de fréquences et d’amplitudes.

Les unités d’alimentation internes du LTT24 fonctionnent de manière hautement synchrone à la moitié de la fréquence d’horloge ADC, restant invisibles sur toute la bande passante de DC à 2 MHz. La réjection en mode commun des amplificateurs différentiels – décisive pour l’élimination des interférences externes, principalement à haute fréquence via les câbles de capteur – permet un réglage du continu à plus de 1,7 MHz de bande passante à plus de -100 dB sur simple pression d’un bouton.

Toutes les voies de mesure, par ex. pour volt, courant, résistance, ICP®, LVDT, jauge de contrainte, charge etc. sont isolés galvaniquement et offrent des alimentations de capteur stables jusqu’à la gamme MHz – avec une résolution de mesure plus précise que -117 dB.

L’appareil de mesure LTT24 est spécialement destiné à la recherche et au développement. Les voies lentes, rapides et très rapides peuvent être combinées en un seul appareil modulaire.

LTT24-4 - Enregistreur 4 Voies

Enregistreur haute précision

LTT24-8 - Enregistreur 8 Voies

Enregistreur haute précision

LT24-16 - Enregistreur 16 Voies

Enregistreur haute précision

LTT24 Instrument de mesure haute précision
LTT24-4 Enregistreur 4 Voies
LTT24-8 Enregistreur 8 Voies
LTT24-16 Enregistreur 16 Voies
