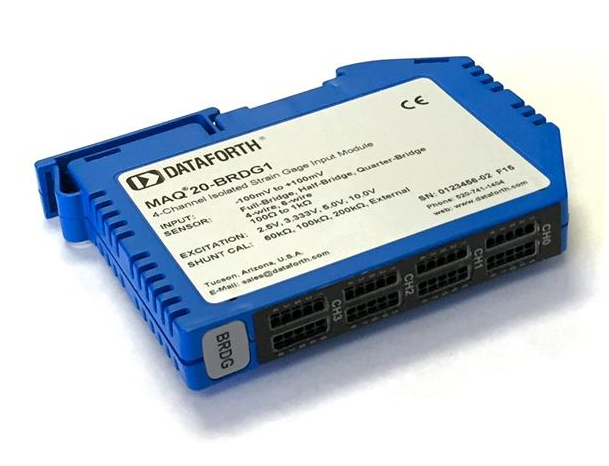

MAQ20-BRDG1 - Entrées jauge de contrainte

Fonctionnalités principales

  • 4 canaux d’entrée pour capteur en 4 fils ou 6 fils
  • Interface capteur en complet, demi et quart de pont
  • Voies configurables individuellement
  • Taux d’échantillonnage et résolution programmable
  • Échantillonnage simultané des signaux d’entrée
  • Mode rafale permettant de capturer des événements rapides
  • Bande passante, Excitation, Shunt, étalonnage programmable
  • Isolement Entrée à bus de 1500 Veff
Demande de prix Fiche produit Poser une question

Le module MAQ20-BRDG1, entrée jauge de contrainte pour l’acquisition de données et les systèmes de contrôle, offre 4 canaux d’entrée et peut interfacer en pont, demi pont, et quart pont à l’aide de connexions 4 fils ou 6 fils. Toutes les voies du module MAQ20-BRDG1 sont configurables individuellement, que ce soit les gammes, les alarmes, et le moyennage pour correspondre aux applications les plus exigeantes. Les taux d’échantillonnage, la résolution, la bande passante, la tension d’excitation, et le shunt d’étalonnage sont des paramètres réglables par l’utilisateur. Les signaux d’entrée sont échantillonnés simultanément et un mode rafale peut être utilisé pour capturer des événements rapides. Les alarmes Haut, bas, haut-haut et Bas-Bas fournissent des fonctions de surveillance et d’alerte essentiels pour assurer une surveillance optimale de tout processus. Un filtrage passe-bas par voie rejette les signaux non désirés. Les plages d’entrée sont sélectionnables par voie. Quatre gammes sont disponibles.

Isolation entrée-bus est un robuste 1500 Veff. En outre, chaque voie est protégée jusqu’à 30Vrms surcharge continue en cas d’erreur de câblage. Les voies en surcharge ne nuisent pas à d’autres voies du le module, préservant ainsi l’intégrité des données. Les connexions au module MAQ20-BRDG1 se font au travers d’un terminal à ressort avec emplacement réservé à la terminaison du blindage des câbles.

MAQ20-BRDG1. Entrées jauge de contrainte
