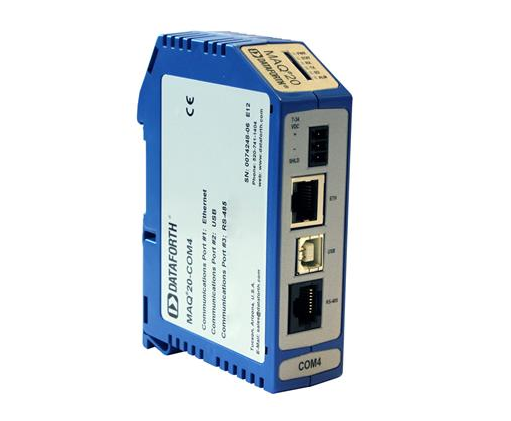

Le module de communication MAQ20 est offert en deux versions et assure la connexion entre un ordinateur hôte et le système d’acquisition de données MAQ®20. MAQ20-COM4 communique via Ethernet, USB ou RS-485; MAQ20-COM2 utilise Ethernet, USB ou RS-232. Les communications Ethernet utilisent le protocole Modbus TCP et les communications USB sont basées sur le protocole Modbus RTU, que les communications RS-485 et RS-232 utilisent également. Les communications série sur RS-485 peuvent être soit 2 fils ou 4 fils.
Lorsque l’interface Ethernet est utilisée, jusqu’à quatre connexions socket simultanées sont prises en charge et chaque socket peut traiter jusqu’à quatre transactions Modbus TCP simultanées. Les communications séries sur RS-232 ou RS-485 peuvent être exécutés à des taux de transmission aussi rapide que 921.6Kbps.
Une caractéristique très utile du système MAQ20 est la capacité de stocker des données acquises localement pour une analyse ultérieure. Une Carte mémoire SD de 4GB est fournie et facilement accessible et amovible et peut être utilisé pour enregistrer les données acquises à partir de tous les modules d’entrée. Chaque module MAQ20-COMx peut interfacer jusqu’à 24 modules E / S dans toute combinaison, permettant un nombre de voies élevées et une grande flexibilité dans la configuration du système
