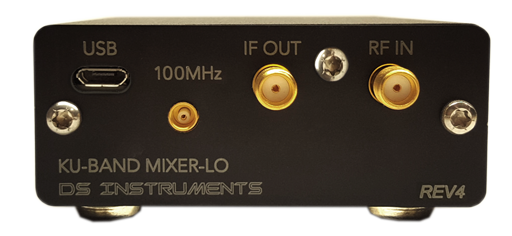

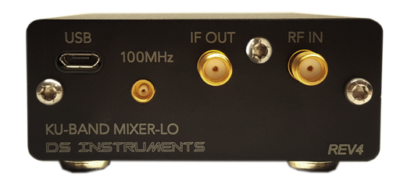

MX20000 - Convertisseur de fréquence - Mélangeur RF 20GHz

Fonctionnalités principales

  • Oscillateur local programmable 13 – 24 GHz intégré
  • Plage FI: 10 MHz à 6 GHz
  • Plage RF: 11 – 20 GHz
  • Entrée RF élevée P1dB> +11 dBm
  • Fuite LO faible: <-35 dB typique
  • Bruit de phase LO à 18 GHz (décalage 10KHz): <80 dBc
  • Faible perte de conversion (8-12dB typique)
  • Perte de retour: > 10 dB typique
  • Modes: Conversion vers le haut / bas
  • Puissance d’entrée maximale: + 20dBm
  • LO Fréquence de référence: 100 MHz et 10 MHz
  • Source de référence: ± 280 PPB (10 MHz)
Demande de prix Fiche produit Poser une question

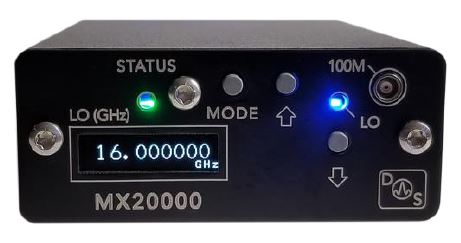

Le MX20000 est un mélangeur haute performance à large bande avec oscillateur local 13GHz – 24GHz intégré. La fréquence LO peut être réglée avec les commandes frontales, les commandes USB ou l’application PC Windows fournie. En utilisant sa source de référence interne à très faible bruit, le signal LO a un bruit de phase extrêmement faible.

Le MX20000 est un convertisseur élévateur ou abaisseur de fréquence extrêmement pratique en éliminant le besoin de câblage supplémentaire et d’une source de signal haute fréquence volumineuse et coûteuse.

MX20000 Convertisseur de fréquence - Mélangeur RF 20GHz
