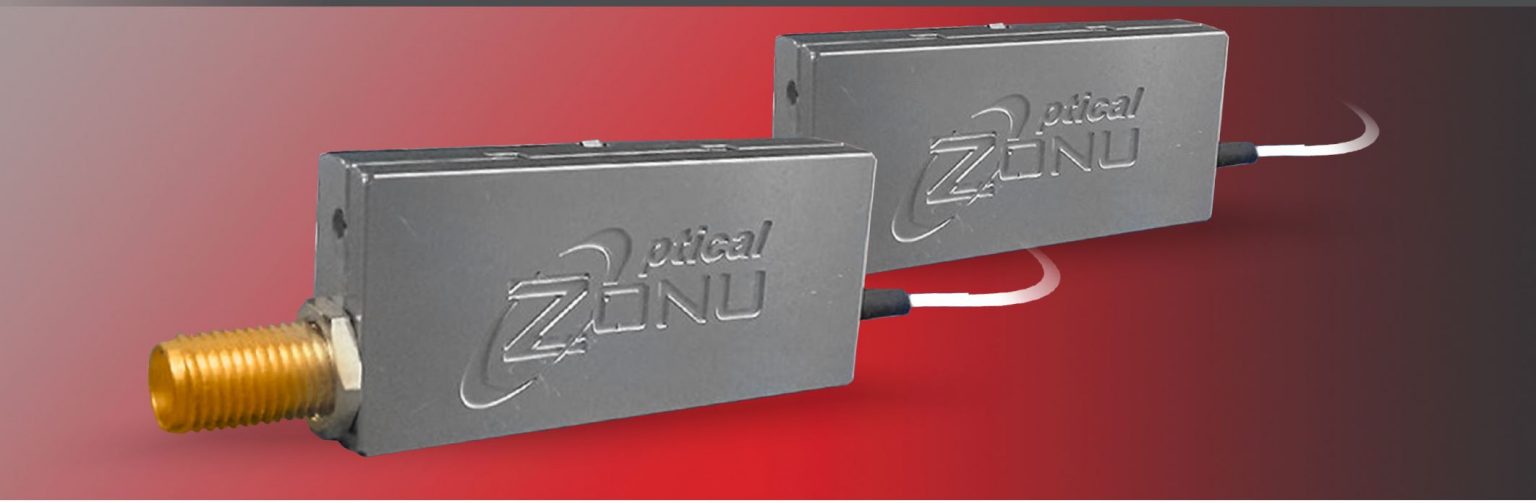

Les modules émetteur et récepteur à fibre optique OZ10x sont des assemblages fermés autonomes RF sur fibre à large bande qui sont bien adaptés aux applications de faible taille/poids/puissance. L’OZ10x a une large plage dynamique et prend en charge le transport RF dans des situations où la distance de transport ou la flexibilité du câblage peuvent interdire l’utilisation d’un câble coaxial.
Les modules offrent un SFDR (Spurious Free Dynamic Range) élevé pour les signaux RF dans la gamme de fréquences de 30 MHz à 3 GHz. Des largeurs de bande étendues facultatives de 1 MHz (pour une atténuation inférieure) et/ou de 6 GHz (pour une atténuation supérieure) sont également disponibles. L’OZ10x est équipé d’une diode laser linéaire DFB isolée fonctionnant à 1310 nm ou 1550 nm ou d’une photodiode InGaAs haute performance. Des longueurs d’onde CWDM sont également disponibles. Le standard est en fibre monomode 9/125 μm, mais la fibre multimode est également une option. L’interface RF standard est 50 Ohm SMA et l’interface optique standard est une fibre amorce SC/APC (FC/APC est également disponible).
Le blindage RF intégré prend en charge les faibles interférences EMI/RF. Le contrôle de puissance automatique moyen (AAPC) fournit un contrôle en boucle fermée de la puissance de sortie optique de l’émetteur sur toute la plage de températures de fonctionnement. Les fonctions d’alarme et de surveillance sont disponibles via l’interface de données série I2C en option. Une LED fournit l’état du courant de polarisation laser (émetteur) ou de la puissance optique reçue (récepteur). Le module OZ10x est alimenté en +5 VDC. Pour la version optionnelle alimentée en +3.7V, veuillez nous contacter.
L’une des principales applications du petit module OEM OZ10x est de faciliter les mesures du diagramme de rayonnement de l’antenne. Les modules optiques permettent la mesure des diagrammes de rayonnement de petites antennes sans l’interférence EM des câbles coaxiaux.
Les modules émetteur et récepteur OZ10x peuvent être intégrés dans des architectures montées en rack 19″ pour fournir un transport RF très dense sur fibre. Jusqu’à 36 modules émetteurs et/ou récepteurs peuvent être installés dans un châssis J 19″ 1RU en utilisant le facteur de forme J1
