P00058A est un système de conversion électrique-optique et optique-électrique développé pour la transmission de signaux analogiques et numériques via des fibres optiques.
Il a été conçu pour être utilisé dans des situations où le signal principal a une tension de mode commun élevée par rapport à l’équipement à contrôler. Cette situation peut se produire dans des expériences de physique des plasmas, des installations à haute tension et des systèmes laser à haute puissance.
Les signaux de déclenchement provenant de sources électriques bruyantes telles que des décharges en courant de système laser peuvent être transmis sans interférence électromagnétique (EMI) à l’équipement de mesure ou de contrôle.

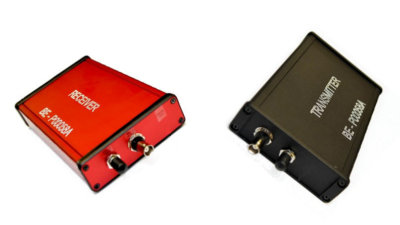

P00058A - Liaison fibre optique avec Émetteur et Récepteur
Fonctionnalités principales
- Isolation optique
- Bande passante de 25Mhz
- Résolution 12 bits
- Enfichable à chaud
- Plage de tension d’entrée -5 V à +5 V
- Plage de tension de sortie -1 V à +1 V ou -5 V à +5 V (cavaliers sur le circuit imprimé)
| P00058A | Liaison fibre optique avec Émetteur et Récepteur |
