PA72 - Plate-forme de Capture et de Génération de Séries

Fonctionnalités principales

  • Génération de signal analogique flexible et plate-forme de capture
  • Deux emplacements de carte fille
  • Choisissez des cartes filles de 7 types disponibles
  • Voltmètre embarqué de haute précision
  • Source d’horloge embarquée haute performance
  • Stabilité d’horloge de 1 ppm / de gigue d’horloge 0.5ps
  • Disponible pour le PXI et PXI Express
  • Pilotes LabView et LabWindows / CVI (compatible VXIplug & play )
Effacer
Demande de prix Fiche produit

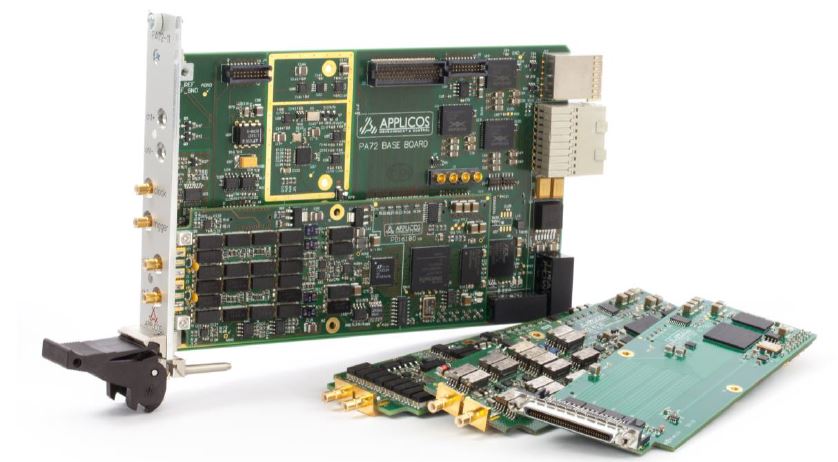

La plate-forme de PA72 est une plate-forme de flexibilité. Elle se compose d’une carte mère de base et d’une ou deux cartes filles. Plusieurs choix de générateurs différents, de numériseurs, de filtres, et de modules numériques E/S sont possibles au niveau des cartes filles. Aussi des cartes filles personnalisées peuvent facilement être créées. Cela vous permet de configurer une carte d’acquisition de données exactement adaptée à vos besoins. Le concept PA72 offre une solution flexible et rentable pour les fonctions analogiques de moyenne et haute gamme.
Chaque carte fille est optimisée pour de meilleures performances du signal. Une carte fille PA72 a généralement des entrées et sorties différentielles, un THD faible, un faible bruit et une haute précision.

PA72BPF - Double Filtre Passe-Bande Différentiel PA72BPF - Double Filtre Passe-Bande Différentiel

La carte fille PA72BPF est une carte filtre supplémentaire.Elle contient généralement deux filtres passe-bande sélectionnables différentiels elliptiques du 3ème ordre. Ces modules de filtres sont adaptés aux exigences des clients. Les filtres peuvent être utilisés pour filtrer le signal de sortie des cartes filles de générateur pour atteindre une meilleure suppression de bruit.

PA72DIOS6100 - E/S Numériques Multifonctions ProgrammablesPA72DIOS6100 - E/S Numériques Multifonctions Programmables

Le PA72DIOS6100 est le plus grand équivalent de la PA72DIOS6016.Il dispose d'un FPGA plus grand, et permet des signaux de sortie différentielle. Le FPGA permet de mettre en œuvre de nombreuses applications personnalisées différentes. Le connecteur possède 64 broches d'entrée / sortie qui peuvent être attribuées en tant que TTL ou sous forme de paires différentielles. 128 Mo de mémoire DDR2 disponible dans le circuit FPGA, et une EEPROM intégrée permet de stocker des valeurs dans une mémoire non volatile. La tension de la banque d'E / S peut être choisie via le FPGA entre 1,2, 1,8, 2,5 et 3,3 volts, ce qui permet un large éventail de normes électriques.

PA72DIOS6016 - E/S Numériques Multifonctions Programmables PA72DIOS6016 - E/S Numériques Multifonctions Programmables

Le PA72DIOS6016 est un noyau de conception numérique multifonctionnel.Le FPGA permet de mettre en œuvre de nombreuses applications personnalisées différentes. Le connecteur a 64 broches d'entrée / sortie qui peuvent être assignées comme I / O TTL ou comme entrées différentielles. 128 Mo de mémoire DDR2 disponible sdans le circuit FPGA, et une EEPROM intégrée permet de stocker des valeurs dans une mémoire non volatile. La tension de la banque d'E / S peut être choisie via le FPGA entre 2,5 et 3,3 volts.

PA72D14130 - Numériseur - 14-bit / 130Méch/sPA72D14130 - Numériseur - 14-bit / 130Méch/s

Le PA72D16180A est un numériseur 16 bits, capable de capturer des formes d'onde à des vitesses allant jusqu'à 180Méch/s.Une source de tension de décalage embarquée permet de capturer des signaux en utilisant la plage optimale de l'ADC. Deux filtres à bord permettent de suppression de bruit hors bande. La mémoire embarquée 64M mots permet la capture de très longues acquisitions, ou de capturer successivement plusieurs signaux avec communication sur bus minimum.

PA72D16180A -  Numériseur - 16 bits / 180Méch/s PA72D16180A - Numériseur - 16 bits / 180Méch/s

Le PA72D16180A est un numériseur 16 bits, capable de capturer des formes d'onde à des vitesses allant jusqu'à 180Méch/s.Une source de tension de décalage embarquée permet de capturer des signaux en utilisant la plage optimale de l'ADC. Deux filtres à bord permettent de suppression de bruit hors bande. La mémoire embarquée 64M mots permet la capture de très longues acquisitions, ou de capturer successivement plusieurs signaux avec communication sur bus minimum.

PA72G14180 -  14 bits / AWG 180Méch/sPA72G14180 - 14 bits / AWG 180Méch/s

Le PA72G14180 est un générateur de forme d'onde arbitraire de 14 bits, capable de générer des formes d'onde à des vitesses allant jusqu'à 180Méch/s.La haute résolution et la fréquence d'échantillonnage élevée permet de générer des signaux à des niveaux de bruit de quantification très bas. Une source de tension de décalage embarquée permet de générer des signaux de décalage tout en maintenant une utilisation optimale de la gamme numérique du CAD. Avec la 64M mots de mémoire, il y a beaucoup d’espace pour le téléchargement de plusieurs profiles différents, permettant la commutation de ces profiles avec une communication par bus minimale.

PA72G16400 - 16 bits / AWG 400Méch/sPA72G16400 - 16 bits / AWG 400Méch/s

Le PA72G16400 est un générateur de forme d'onde arbitraire de 16 bits, capable de générer des formes d'onde à des vitesses allant jusqu'à 400Méch/s.La haute résolution et la fréquence d'échantillonnage élevée permet de générer des signaux à des niveaux de bruit de quantification très bas. Une source de tension de décalage embarquée permet de générer des signaux de décalage tout en maintenant une utilisation optimale de la gamme numérique du CAD. Avec la 8M mots de mémoire, il y a beaucoup d’espace pour le téléchargement de plusieurs profiles différents, permettant de la commutation de ces profiles avec une communication par bus minimale.

PA72Plate-forme de Capture et de Génération de Séries
PA72BPFDouble Filtre Passe-Bande Différentiel
PA72DIOS6100E/S Numériques Multifonctions Programmables
PA72DIOS6016E/S Numériques Multifonctions Programmables
PA72D14130Numériseur - 14-bit / 130Méch/s
PA72D16180A Numériseur - 16 bits / 180Méch/s
PA72G14180 14 bits / AWG 180Méch/s
PA72G1640016 bits / AWG 400Méch/s
