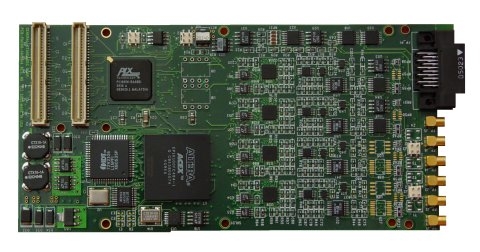

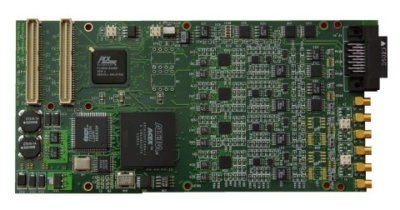

La carte d’entrée analogique 14 bits PCIe-14HSAI4 échantillonne et numérise plusieurs canaux d’entrée analogique simultanément à des taux globaux soutenus jusqu’à 100Méch/Sec. Chaque canal d’entrée implémente un ADC dédié de 14 bits pour la conversion de données, et les données échantillonnées de 14 bits résultantes sont disponibles pour le bus PCI Express via un tampon FIFO de 1 Moctet. L’horloge d’échantillonnage peut être générée en interne ou externe, et plusieurs cartes peuvent être utilisées de manière synchrone.
Les fonctions de pré-déclenchement par salve sont prises en charge. Tous les paramètres opérationnels sont configurables par logiciel.
Les plages d’entrée sont sélectionnables par logiciel comme ± 2,5 V, ± 1,25 V ou ± 0,625 V pour la configuration d’entrée large bande standard. Les options de plage d’entrée incluent également une configuration de haut niveau avec des plages sélectionnables de ± 10V, ± 5V ou ± 2,5V et une configuration couplée par transformateur avec 2Vp-p et 1Vp-p. Les entrées de bande large et de niveau élevé sont couplées en continu; Les entrées couplées au transformateur sont couplées AC. Les entrées analogiques peuvent être configurées par cavalier comme différentiel ou asymétrique. Pour les configurations d’entrée large bande et Haut niveau, l’autocalibration à la demande détermine les valeurs de correction de décalage et de gain pour chaque canal d’entrée et applique les corrections ultérieurement lors de l’acquisition. Un réseau de commutation d’auto-acheminement achemine les signaux de référence d’étalonnage vers chaque canal par l’intermédiaire de commutateurs d’auto-test internes, et permet à l’hôte de vérifier l’intégrité de la carte.
