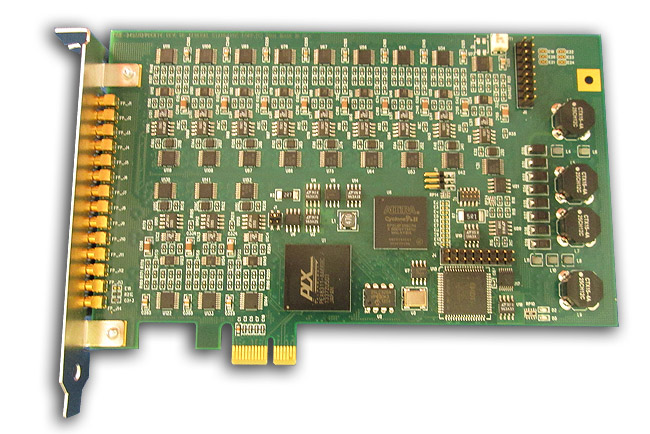

Le module d’entrée analogique PCIe-24DSI12WRCIEPE 12 canaux fournit des ressources d’entrée analogique IEPE 24 bits haute densité sur un module PCI Express standard. Optimisée pour la flexibilité et les performances, la carte est idéale pour une grande variété d’applications, allant des entrées de transducteur IEPE et des mesures de tension de précision, à l’analyse de signaux acoustiques complexes et de formes d’onde.
Chacun des douze canaux d’entrée analogiques contient un filtre image passe-bas et un convertisseur A/N delta-sigma qui fournit une suppression antialiasing inhérente et un filtrage passe-bas à coupure nette. Les entrées peuvent être configurées par logiciel en tant qu’entrées IEPE couplées AC avec un courant d’excitation appliqué, ou en tant qu’entrées couplées CC haute impédance avec ou sans courant d’excitation. Une référence de tension interne peut être appliquée sur tous les canaux pour prendre en charge les opérations d’auto-test et autocalibration. La compensation de gain et de décalage est effectuée en appliquant des valeurs de correction qui sont déterminées lors de autocalibration à la demande. Un filtre anti-aliasing numérique en phase linéaire rejette les signaux hors bande et un filtre analogique passe-bas rejette les signaux d’interférence qui se trouvent dans les images harmoniques du filtre numérique. L’horloge ADC est obtenue soit à partir d’une source externe, soit en interne à partir d’un générateur de fréquence interne. Le générateur interne est réglable sur une plage de fréquences de 2: 1 et est divisé au sein du contrôleur local pour fournir des taux d’échantillonnage de canal individuels de 0,4 Kéch/sec à 105 Kéch/sec en mode d’horloge à grande vitesse, ou de 0,2 Kéch/sec à 52 Kéch/sec en haute -résolution et modes basse consommation. Les données de conversion de tous les canaux actifs sont transférées vers le bus PCI Express via un tampon de données de 256 K échantillons pris en charge par deux canaux DMA. Plusieurs cartes peuvent être synchronisées pour effectuer un échantillonnage simultané avec des connexions externes de synchronisation et d’horloge.
