PCIe4-SIO8BX2-SYNC - E/S Série Synchrone Haute Performance,  8 voies PCIe x4

Fonctionnalités principales

  • Interface PCI Express x4 (PCIe4)
  • Huit canaux série synchrones multi-protocoles indépendants
  • FIFO indépendants d’émission et de réception pour chaque canal série – 32 Ko chacune
  • Le transmetteur de câble différentiel rapide RS422/RS485 fournit des débits de données jusqu’à 10Mbps
  • Les émetteurs-récepteurs de câble RS232 fournissent des débits de données jusqu’à 250kbps
  • Deux modes signal (horloge/données) ou trois signaux (horloge données/données valides)
  • Oscillateurs programmables offrant une flexibilité accrue pour la génération d’horloge en bauds
  • Les compteurs de bits de transmission programmables permettent différentes longueurs de mots de transmission
  • Les compteurs de bits d’écart de transmission programmables permettent un écart variable entre les mots
  • Polarité entièrement programmable sur tous les signaux
  • Connecteur d’E/S type 160 broches à faible résistance Helix (LFH)
  • Huit signaux par canal, configurables en ETTD ou en ETCD:
  • 3 horloges série (TxC, RxC, AuxC), 2 signaux de données série (TxD, RxD), CTS, RTS, DCD
  • Les signaux inutilisés peuvent être reconfigurés en tant que IO à usage général
  • Câble standard à huit connecteurs DB25 et câbles personnalisés disponibles
  • Résistances de terminaison 120Ω interchangeables (mode RS422 / RS485)
Demande de prix Fiche produit Poser une question

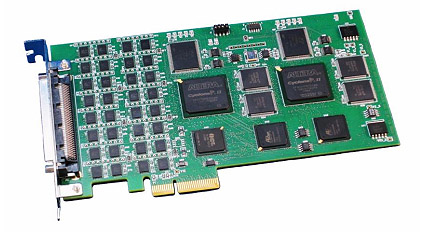

La carte PCIe4-SIO8BX2-SYNC est une carte d’interface synchrone série à huit canaux qui fournit une capacité série multipolaire haute vitesse, full-duplex, capacité série multi-protocole pour les applications PCIe. Le PCIe4-SIO8BX2-SYNC combine une interface serie flexible, des FIFO externes profondes et et des émetteurs-récepteurs multi-protocoles sélectionnables par logiciel pour fournir huit canaux série entièrement indépendants

Ces caractéristiques, associées à une interface PCIe x4  hautes performances, confèrent à la carte PCIe4-SIO8BX2-SYNC des performances inégalées pour une carte d’interface série.

PCIE4-SIO8BX2-SYNC E/S Série Synchrone Haute Performance,  8 voies PCIe x4
