PEV7913 - PCI Express x4 vers VME64x, version fibre optique

Fonctionnalités principales

  • Pont transparent 6U VME64x PCI Express vers VME pour connexion optique
  • Basé sur le système de câble optique FireFly ™ PCIe x4 sur fibre optique
  • Prend en charge des longueurs de câbles optiques jusqu’à 100 mètres
  • Pont transparent PCI Express vers VME64x basé sur ALTHEA 7910 FPGA:
    • Implémenté dans le dispositif Xilinx Artix-7
    • Interface maître / esclave VME64x avec fonctions Slot-1
    • Véritable point d’extrémité PCI Express x4 GEN1 / GEN2
    • Prend en charge les données VME D08, D16, D32, BLT32, MBLT64, 2eVME, 2eSST et 2eSST Broadcast
    • DMA haute performance
  • Mémoire partagée DDR3 de 256 Mo
  • Surveillance des alimentations thermiques et électriques PCI Express x4 à faible latence
  • Linux, VxWorks® 7 et Microsoft® Windows 10, suite logicielle ALTHEA 7910
Demande de prix Fiche produit Poser une question

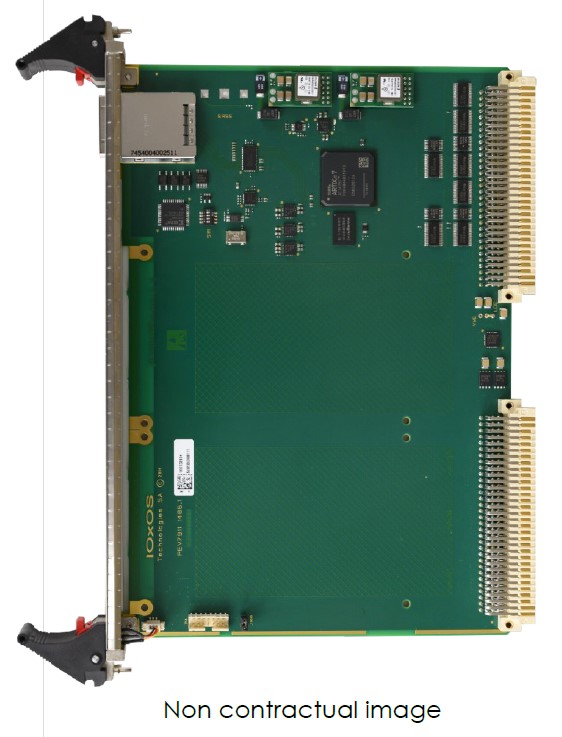

Le PEV_7913, est la deuxième génération de cartes de pont PCI Express VME64x vers VME 6U basées sur FireFly ™ PCIe x4- Système fibre optique pour permettre des connexions longue distance à large bande passante jusqu’à 100 mètres. Cette solution cible le calcul haute performance, le contrôle d’E/S et les applications de test dans les domaines Mil/Aero, Transport et Physique des hautes énergies (HEP).
Le PEV_7913 vise à améliorer les systèmes d’acquisition, de contrôle et de test de données VME64 existants en retirant le nœud informatique du châssis et en préservant la plupart des modules d’E/S. Cette approche, confirmée par son prédécesseur (PEV_1100), permet d’adapter des systèmes spécifiques en temps réel pour fonctionner avec des serveurs multicœurs haut de gamme largement disponibles exécutant des systèmes d’exploitation standard.
Cette solution minimise les risques d’obsolescence inhérents aux processeurs embarqués coûteux pilotés par des systèmes d’exploitation propriétaires.
Le PEV_7913 fait partie de la nouvelle gamme de produits VME64x comprenant sa solution propriétaire ALTHEA 7910, un pont PCI Express vers VME64x implémenté dans un FPGA Xilinx Artix-7 pour fournir un COTS extrêmement compétitif en termes de coût, de performance et de consommation d’énergie. Cette solution éprouvée sur le terrain prend en charge nativement tous les modes de fonctionnement VME64x maître / esclave avec la fonction contrôleur de système Slot_1, y compris les modes de transport de données VME64x 2eVME et 2eSST avec une capacité de longueur de rafale maximale, tout en garantissant une disponibilité à très long terme de la carte du fait de ne pas dépendre de interfaces VME tierces déjà obsolètes.

PEV_7913-A0 - Pont PCI Express vers VME64x avec FireFly ™ Système de câble PCIe x4 sur fibre optique

Interface VME

PEA_3115-A0 - Carte PCI Express x4 GEN1 / GEN2, PCIe x4 câble fibre optique

Interface VME

FOPC-02-02-10-12 - Fibre optique 10 Mètres

Interface VME

FOPC-02-02-100-12 - Fibre optique 100 Mètres

Interface VME

PEV7913 PCI Express x4 vers VME64x, version fibre optique
PEV_7913-A0 Pont PCI Express vers VME64x avec FireFly ™ Système de câble PCIe x4 sur fibre optique
PEA_3115-A0 Carte PCI Express x4 GEN1 / GEN2, PCIe x4 câble fibre optique
FOPC-02-02-10-12 Fibre optique 10 Mètres
FOPC-02-02-100-12 Fibre optique 100 Mètres
