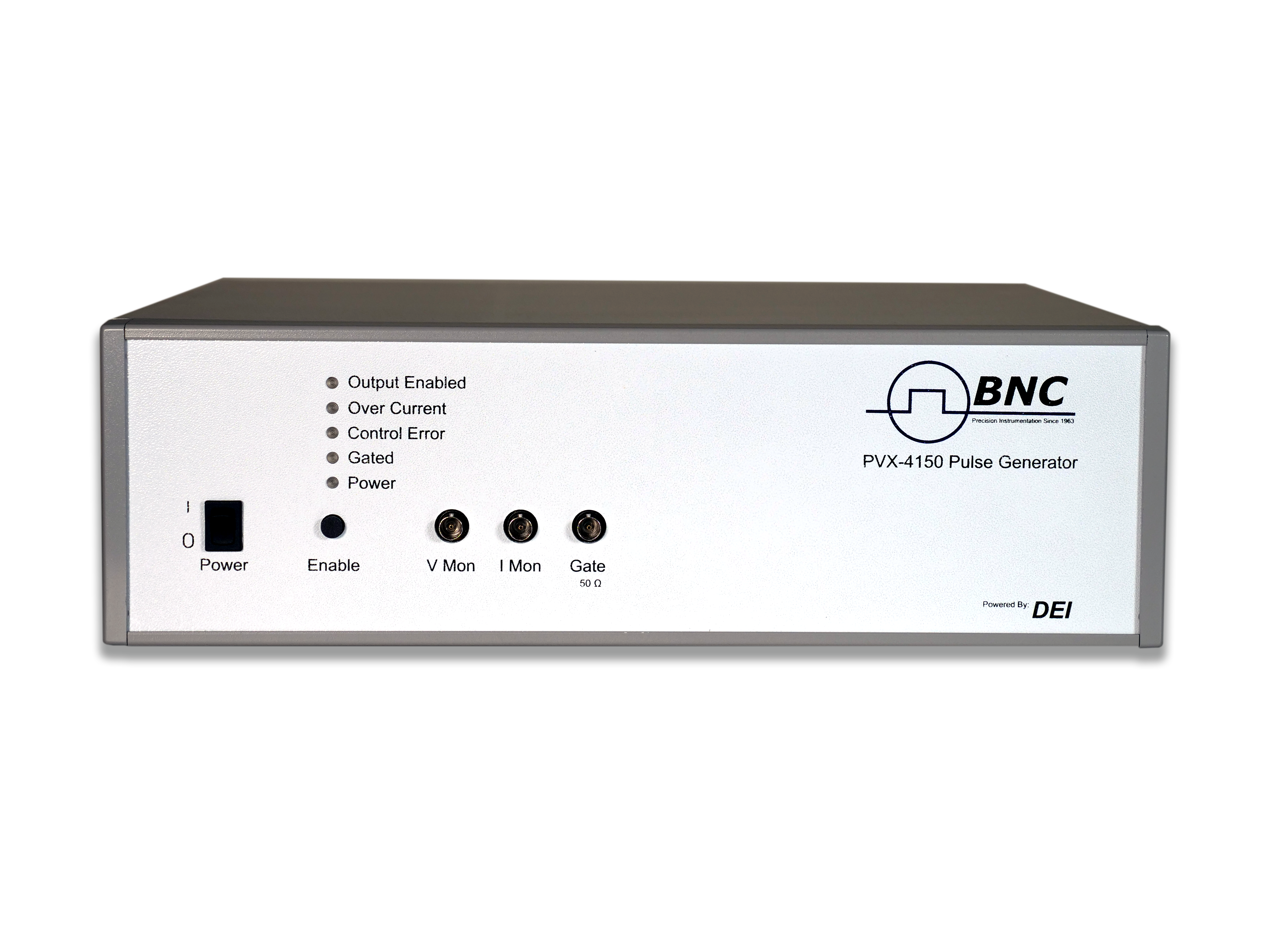

PVX-4150 - Générateur d'impulsions bipolaire 1,5 kV

Fonctionnalités principales

  • Sortie d’impulsion de 0 à ±1 500 V
  • Temps de montée et de descente <25 ns, fréquence de répétition des impulsions 240 kHz
  • Protégé contre les arcs, les courts-circuits et les transitoires de charge
  • Sorties  moniteur de tension et de courant
Demande de prix Fiche produit Poser une question

Le générateur d’impulsions haute tension PVX-4150 est une conception à semi-pont (totem) à couplage direct, refroidie par air, offrant des temps de montée et de descente d’impulsion tout aussi rapides, une faible dissipation de puissance et pratiquement aucun overshoot, undershoot ou oscillation. Il dispose d’un circuit de détection de surintensité et d’arrêt pour protéger le générateur d’impulsions contre les dommages potentiels dus aux arcs et aux courts-circuits dans la charge ou le câble d’interconnexion.

Toute la logique de contrôle et de protection, l’alimentation de support, le stockage d’énergie et les circuits de réseau de sortie sont intégrés au PVX-4150. Il peut être connecté directement à la charge et ne nécessite pas de résistances série ou shunt, de réseaux d’adaptation d’impédance entre le générateur d’impulsions et la charge, ou de stockage d’énergie supplémentaire (bancs de condensateurs). Tout cela est pris en charge dans le PVX-4150.

PVX-4150 Générateur d'impulsions bipolaire 1,5 kV

  • PVX-4150_Manual_RevA
