PX773x - Source et Mesure (SMU) 25 watts PXI(e)

Fonctionnalités principales

  • Puissance de sortie jusqu’à 25 W
  • Mode Source et Sink
  • Aucune source d’alimentation externe requise
  • Fonction de lecture pour la tension de sortie et le courant de sortie
  • 6 gammes de courant, 2 gammes de puissance
  • Temps de montée et de descente très rapide
  • 4 entrées/sorties TTL numériques configurables
  • 4 sorties collecteur ouverts jusqu’à 60 V
  • Détection automatique pour protéger de manière fiable les DUT
  • Option de numérisation ou de génération de forme arbitraire pour la tension ou le courant
Effacer
Demande de prix Fiche produit

Le PX773x est une unité Source et Mesure (SMU) haute précision et haute vitesse conçue pour des tests automatisés à haut débit.

Temps de montée et de descente programmables
L’étage de puissance bipolaire linéaire rapide à faible bruit offre une source complète de 4 quadrants avec des temps de montée et descente très rapides, même à des charges capacitives élevées. En outre, les temps de montée et de descente sont programmables.

Deux gammes de puissance
Gamme de puissance optionnelle, un appareil PX773x couvre une large gamme de charges différentes.

La détection automatique protège les unités testées
Une fonction de détection automatique est intégrée comme une sécurité pour protéger les appareils testés.

Entrées/sorties numériques configurables
Le PX773x comprend 4 entrées/sorties TTL numériques configurables et 4 sorties capable de piloter des relais ou des LED.

Aucune alimentation externe requise
Le PX773x ne nécessite pas de source DC externe. La puissance de sortie est tirée du fond de panier PXI. Toutes les tensions internes sont générées avec des convertisseurs DC/DC à très faible bruit.

Option de numérisation de forme d’onde
L’unité de mesure intégrée fournit des fonctions de numérisation avec des taux d’échantillonnage allant jusqu’à 100 Kéch/s et une profondeur d’échantillon de jusqu’à 8 Kéch.

Option de générateur de forme d’onde arbitraire
Le PX773x permet de générer des formes d’onde jusque 8Kéch  avec un débit de sortie allant jusqu’à 50 Kéch/sec.

PX7731 - SMU PXI(e) ±10 V / ±1.00 A

SMU

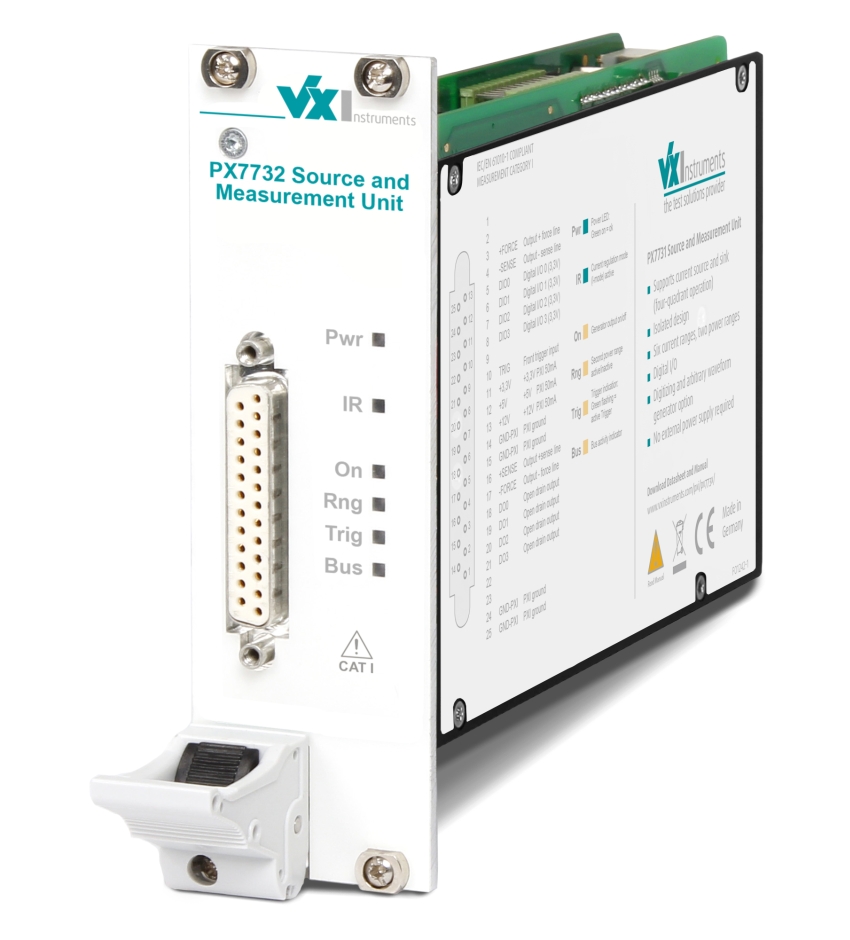

PX7732 - SMU PXI(e) ±20 V / ±0.50 A

SMU

PX7733 - SMU PXI(e) ±30 V / ±0.40 A

SMU

PX7734 - SMU PXI(e) ±40 V / ±0.25 A

SMU

PX7736 - SMU PXI(e) ±60 V / ±0.20 A

SMU

PX773xSource et Mesure (SMU) 25 watts PXI(e)
PX7731SMU PXI(e) ±10 V / ±1.00 A
PX7732SMU PXI(e) ±20 V / ±0.50 A
PX7733SMU PXI(e) ±30 V / ±0.40 A
PX7734SMU PXI(e) ±40 V / ±0.25 A
PX7736SMU PXI(e) ±60 V / ±0.20 A
