Cette famille de générateurs de fonctions arbitraires est basée sur la «plate-forme Flexible configurable PXI» (FlexCPP). Cette plate-forme permet de nombreuses variantes configurées par le client.
Générateur de forme d’onde arbitraire haute vitesse et haute résolution

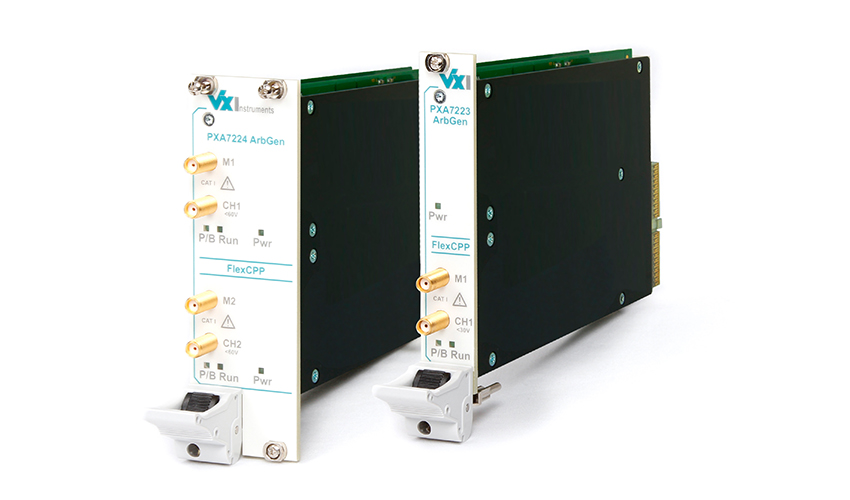

La famille ArbGen PXA723x / PXAe723x comporte jusqu’à deux voies de travail simultanés avec 150 Méch/s, une résolution de 16 bits et une tension de sortie allant jusqu’à +30 V ou ± 15 V.
Chaque voie possède sa propre mémoire de 2 Mo. La quantité totale de 1 million d’échantillons peut être partitionnée en un ou plusieurs segments de forme d’onde.
En fonction du nombre de voies et de l’option flottante, les générateurs de fonctions arbitraires sont intégrés dans un emplacement PXI 3U compact 1 ou 2 emplacements.
Fonctions de forme d’onde intégrées
Les formes d’onde prédéfinies (DC, sinus, carré, triangle et dents de scie) peuvent être configurées via un pilote logiciel. En outre, il est possible de charger une forme d’onde créée par l’utilisateur.
Voies entièrement indépendantes
Chaque voie possède sa propre horloge, mémoire et machine d’état pour START, STOP, TRIGGER, SAMPLING et SEQUENCING. Cela garantit que les deux voies fonctionnent complètement indépendants. La grande quantité de capacités de déclenchement aboutit à de multiples possibilités sophistiquées de synchronisation d’instruments et de voies.
Formes d’ondes complexes sans rechargement de mémoire
Les formes d’onde arbitraires peuvent être chargées via des fichiers de données dans les mémoires embarquées pour les données de forme d’onde (1 MS) et les données de séquence (512 séquences). La mémoire peut être segmentée et séquencée dans n’importe quel ordre souhaité. En outre, l’amplitude et le décalage peuvent être modifiés à la volée sans écrire de nouvelles données dans la mémoire.
Des tensions de sortie élevées permettent une stimulation facile
La tension de sortie standard est de ± 15 V (30 V pp). Avec une extension optionnelle, l’étage de sortie peut être commuté pour obtenir des tensions de sortie jusqu’à +30 V en charge haute impédance. Cela permet une stimulation de la forme d’onde à haute tension sans conditionnement supplémentaire du signal.
