PXI520x - Générateur de patterns numérique

Fonctionnalités principales

  • Basé sur VX Instruments FlexCPP pour une conception personnalisée facile
  • Jusqu’à 2 modules indépendants avec 4 canaux fonctionnant simultanément
  • 6.6Méch/sec avec largeur de motif de 8 bits
  • Haut moteur de déclenchement configurable
  • Multiples possibilités de synchronisation d’instrument et de canal
  • Sortie d’horloge de référence supplémentaire
  • Large gamme de fréquences d’échantillonnage grâce au PLL interne programmable
Demande de prix Fiche produit

Plate-forme PXI configurable flexible
Cette famille de générateurs de patterns est basée sur la « Plate-forme PXI configurable flexible » (FlexCPP). Cette plate-forme permet à deux générateurs de modèles de patterns configurés par le client.

Générateur de motif binaire
La famille de générateurs de patterns PXI520x comprend jusqu’à 8 canaux fonctionnant simultanément, divisés en 2 modules de 4 canaux. Chaque canal fournit une sortie numérique TTL 8 bits. Chaque module est équipé d’une mémoire intégrée contenant le modèle de pattern arbitraire pouvant contenir jusqu’à 4 canaux.

Échantillon d’horloge
L’horloge d’échantillonnage du générateur de patterns PXI520x est dérivée d’une horloge maîtresse programmable fournie par un PLL interne. Cela permet un réglage très précis de l’horloge d’échantillonnage. Un diviseur offre une division entière supplémentaire de la fréquence d’horloge principale pour la génération de sortie.

Sortie d’horloge de référence
Le générateur de patterns PXI520x fournit un signal d’horloge de référence pour chaque module générateur sur le connecteur de sortie. Ce signal peut être utilisé pour la synchronisation d’une autre chaîne de signaux.

Sortie numérique
Chaque canal du générateur de patterns PXI520x est équipé d’un pilote de bus numérique 8 bits. Ainsi, des signaux de sortie numérique conformes à la norme TTL sont fournis à l’utilisateur. Tous les ports de sortie numériques sont référencés à une terre commune.

Carte fille spécifique à l’utilisateur
Le PXI520x comportent une interface de connecteur vers une carte fille spécifique à l’utilisateur. Pour le montage de la carte, différents goujons de montage sont disponibles. Ainsi, toute la zone de placement de l’emplacement adjacent de droite dans un châssis PXI est fournie à l’utilisateur.

Outre les sorties numériques et le signal d’horloge de référence, l’interface du connecteur contient deux tensions d’alimentation (+ 3,3V et + 12V) avec leur masse commune correspondante. Ceci offre à l’utilisateur une base solide pour la conception de son circuit.

PXI5204 - 4 voies (8-bit) générateur de patterns

Sorties numériques

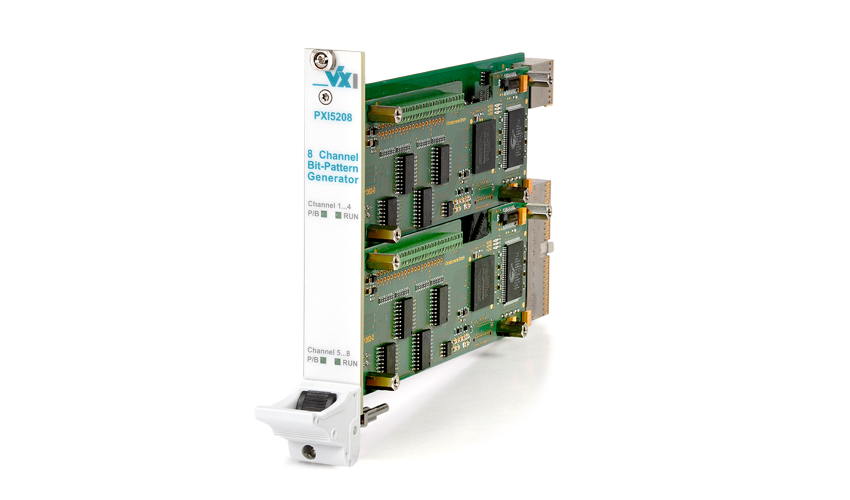

PXI5208 - 8 voies (8-bit) générateur de patterns

Sorties numériques

PXI520x Générateur de patterns numérique
PXI5204 4 voies (8-bit) générateur de patterns
PXI5208 8 voies (8-bit) générateur de patterns
